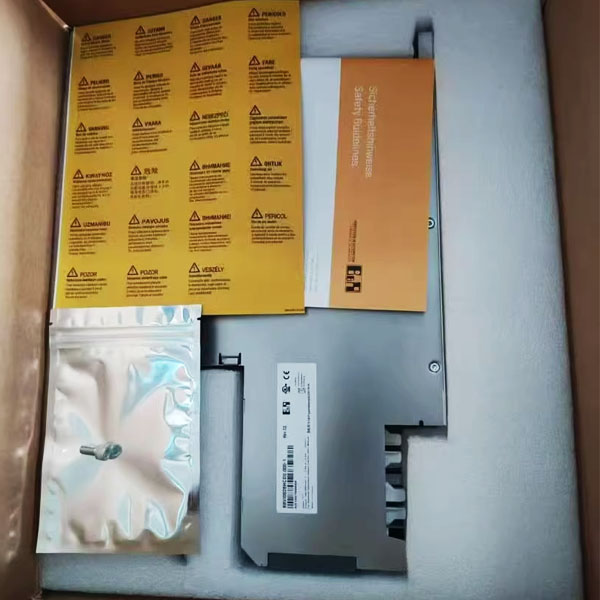

B&R 8BVI0880HWS0.004-1 88A ACOPOSmulti сервоприводный инвертор

›

‹

  • B&R 8BVI0880HWS0.004-1 88A ACOPOSmulti сервоприводный инвертор
  • B&R 8BVI0880HWS0.004-1 88A ACOPOSmulti сервоприводный инвертор

›

B&R 8BVI0880HWS0.004-1 88A ACOPOSmulti сервоприводный инвертор

Описание продукта:

Модель: 8BVI0880HWS0.004-1
Бренд: B&R
Тип: ACOPOSmulti HV Сервоинвертор
Ключевые характеристики: 88 Aeff/264 A пик, 315-800 VDC шина, функциональная безопасность
Гарантия: 100% новый оригинал, 1 год гарантии
Доставка: Быстрая международная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Общая информация
Код ID B&R0xA69F
Поддержка
Динамическое распределение узлов (DNA)Да
Тип охлаждения и монтажаНастенный монтаж
Слоты для модулей2
Сертификаты
CEДа
UKCAДа
Функциональная безопасностьДа
ULcULus E225616
Оборудование для преобразования энергии
KCДа
Подключение шины постоянного тока
Напряжение
Номинальное750 VDC
Непрерывное потребление мощности65 kW
Рассеиваемая мощность в зависимости от частоты переключения
Частота переключения 5 кГц[0.03 * IM² + 7.9 * IM + 90] Вт
Частота переключения 10 кГц[0.11 * IM² + 11 * IM + 185] Вт
Частота переключения 20 кГц[0.17 * IM² + 27 * IM + 310] Вт
Емкость шины постоянного тока1980 мкФ
ВариантМонтажная плата ACOPOSmulti
Источник питания 24 В постоянного тока
Входное напряжение25 VDC ±1,6%
Входная емкость32.9 мкФ
Макс. потребляемая мощность27 Вт + PSLOT1 + PSLOT2 + P24 V Out + PHoldingBrake
ВариантМонтажная плата ACOPOSmulti
Выход 24 В постоянного тока
Количество2
Выходное напряжение
Напряжение шины постоянного тока (UDC): 260–315 В постоянного тока25 В постоянного тока * (UDC/315)
Напряжение шины постоянного тока (UDC): 315–800 В постоянного тока24 В постоянного тока ±6%
Защита предохранителем250 мА (медленный) электронный, автоматический сброс
Подключение двигателя
Количество1
Непрерывная мощность на подключение двигателя64 kW
Непрерывный ток на подключение двигателя88 Aэфф
Снижение постоянного тока в зависимости от частоты переключения
Частота переключения 5 кГц1.4 A/K (начиная с 41°C)
Частота переключения 10 кГц0.92 A/K (начиная с -5°C)
Частота переключения 20 кГц0.56 A/K (начиная с -90°C)
Снижение постоянного тока в зависимости от высоты установки
Начиная с 500 м над уровнем моря8.8 Aэфф на 1000 м
Пиковый ток176 Aэфф
Номинальная частота переключения5 кГц
Возможные частоты переключения5 / 10 / 20 кГц
Электрическая прочность изоляции подключенного двигателя по IEC TS 60034-25:2004Кривая предельного значения A
Защитные меры
Защита от перегрузкиДа
Защита от короткого замыкания и замыкания на землюДа
Макс. выходная частота598 Гц
Вариант
U, V, W, PEРезьбовые болты M8
Подключение экранаДа
Диапазон сечения соединения
Гибкие и тонкопроволочные провода---
Размер сечения кабеля экрана для подключения клемм12 до 50 мм
Макс. длина линии двигателя в зависимости от частоты переключения
Частота переключения 5 кГц25 m
Частота переключения 10 кГц25 m
Частота переключения 20 кГц25 m
Подключение тормоза удержания двигателя
Количество1
Выходное напряжение24 В постоянного тока +5.8% / -0%
Постоянный ток на подключение4.2 A
Макс. внутреннее сопротивление0.15 Ом
Потенциал гашенияПрибл. 30 В
Макс. энергия гашения на операцию переключения3 Ws
Макс. частота переключения0.5 Hz
Защитные меры
Защита от перегрузки и короткого замыканияДа
Мониторинг обрыва цепиДа
Мониторинг пониженного напряженияДа
Порог срабатывания для мониторинга обрыва цепиПрибл. 0.5 A
Порог срабатывания для мониторинга пониженного напряжения24 В постоянного тока +0% / -4%
Входы разрешения
Количество2
ЦепьСток
Гальваническая развязка
Вход - модуль инвертораДа
Вход - входДа
Входное напряжение
Номинальное24 VDC
Максимальное30 VDC
Входной ток при номинальном напряженииПрибл. 30 мА
Порог переключения
Низкий<5 В
Высокий>15 В
Задержка переключения при номинальном входном напряжении
Разрешение 1 → 0, ШИМ выключенМакс. 20.5 мс
Разрешение 0 → 1, готов к ШИММакс. 100 мкс
Модуляция относительно потенциала землиМакс. ±38 В
Подключения сигналов OSSDДопустимо
Макс. длительность тестового импульса: 500 µs
Триггерные входы
Количество2
ЦепьСток
Гальваническая развязка
Вход - модуль инвертораДа
Вход - входДа
Входное напряжение
Номинальное24 VDC
Максимальное30 VDC
Порог переключения
Низкий<5 В
Высокий>15 В
Входной ток при номинальном напряженииПрибл. 10 мА
Задержка переключения
Фронт нарастания52 мкс ±0.5 мкс (цифровая фильтрация)
Фронт спада53 мкс ±0.5 мкс (цифровая фильтрация)
Модуляция относительно потенциала землиМакс. ±38 В
Подключение датчика температуры
Количество1
Диапазон сопротивления500 Ом до 5 кОм
Электрические свойства
Разрядная емкость0.44 мкФ
Энергоэффективность (классификация IE)
Рассеиваемая мощность относительно непрерывной полной мощности IE2 (10,25) 0.7%
IE2 (50,25) 0.7%
IE2 (10,50) 1%
IE2 (50,50) 1%
IE2 (90,50) 1%
IE2 (10,100) 1.6%
IE2 (50,100) 1.6%
IE2 (90,100) 1.6%
Номинальные потери в режиме ожидания10.5 W
Условия эксплуатации
Допустимые ориентации монтажа
Вертикальное подвешиваниеДа
Горизонтально, лицевой стороной вверхДа
Горизонтальная установкаНет
Высота установки над уровнем моря
Номинальное0 до 500 м
Максимум4000 m
Степень загрязнения по EN 61800-5-12 (непроводящее загрязнение)
Категория перенапряжения по EN 61800-5-1III
Степень защиты по EN 60529IP20
Условия окружающей среды
Температура
Операция
Номинальное5 до 40°C
Максимальное55°C
Хранение-25 до 55°C
Транспортировка-25 до 70°C
Относительная влажность
Операция5 до 85%
Хранение5 до 95%
ТранспортировкаМакс. 95% при 40°C
Механические свойства
Габариты
Ширина213.5 mm
Высота317 mm
Глубина
Настенный монтаж263 mm
ВесПрибл. 10,9 кг
Ширина модуля4

1

2


1
