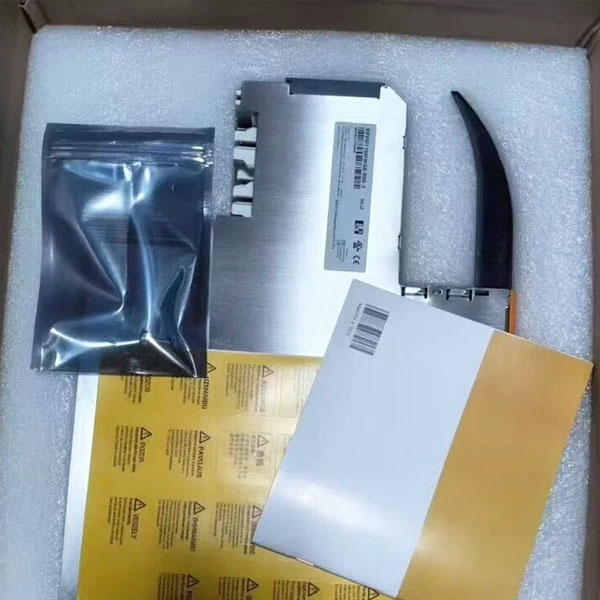

B&R 8BVI0880HCS0.004-1 88A сервопреобразователь

›

‹

  • B&R 8BVI0880HCS0.004-1 88A сервопреобразователь
  • B&R 8BVI0880HCS0.004-1 88A сервопреобразователь

›

B&R 8BVI0880HCS0.004-1 88A сервопреобразователь

Описание продукта:

Модель: 8BVI0880HCS0.004-1
Бренд: B&R
Тип: ACOPOSmulti HV Сервоинвертор
Ключевые характеристики: 88 Aэфф/264 A пик, шина постоянного тока 315-800 В, функциональная безопасность
Гарантия: 100% новый оригинал, гарантия 1 год
Доставка: Быстрая международная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Общая информация
Код ID B&R0xA64A
Поддержка
Динамическое распределение узлов (DNA)Да
Тип охлаждения и монтажаМонтаж на холодную пластину или сквозной
Слоты для модулей2
Сертификаты
CEДа
UKCAДа
Функциональная безопасностьДа
ULcULus E225616
Оборудование для преобразования энергии
KCДа
Подключение шины постоянного тока
Напряжение
Номинальное750 VDC
Непрерывное потребление мощности65 kW
Рассеиваемая мощность в зависимости от частоты переключения
Частота переключения 5 кГц[0.03 * IM² + 7.9 * IM + 90] Вт
Частота переключения 10 кГц[0.11 * IM² + 11 * IM + 185] Вт
Частота переключения 20 кГц[0.17 * IM² + 27 * IM + 310] Вт
Емкость шины постоянного тока1980 мкФ
ВариантМонтажная плата ACOPOSmulti
Питание 24 В постоянного тока
Входное напряжение25 VDC ±1,6%
Входная емкость32.9 мкФ
Макс. потребляемая мощность27 Вт + PSLOT1 + PSLOT2 + P24 V Out + PHoldingBrake
ВариантМонтажная плата ACOPOSmulti
Выход 24 В постоянного тока
Количество2
Выходное напряжение
Напряжение шины постоянного тока (UDC): 260–315 В постоянного тока25 В постоянного тока * (UDC/315)
Напряжение шины постоянного тока (UDC): 315–800 В постоянного тока24 В постоянного тока ±6%
Защита предохранителем250 мА (медленный) электронный, автоматический сброс
Подключение двигателя
Количество1
Непрерывная мощность на подключение двигателя64 kW
Непрерывный ток на подключение двигателя88 Aэфф
Снижение непрерывного тока в зависимости от частоты переключения и типа монтажа
Частота переключения 5 кГц
Крепление на холодную пластину 1.9 A/°C (начиная с 58°C)
Сквозной монтаж1.82 A/°C (начиная с 40°C)
Частота переключения 10 кГц
Крепление на холодную пластину 1.36 A/°C (начиная с 27°C)
Сквозной монтаж0.88 A/°C (начиная с -12°C)
Частота переключения 20 кГц
Крепление на холодную пластину 0.75 A/°C (начиная с -37°C)
Сквозной монтаж0.54 A/°C (начиная с -106°C)
Снижение постоянного тока в зависимости от высоты установки
Начиная с 500 м над уровнем моря8.8 Aэфф на 1000 м
Пиковый ток176 Aэфф
Номинальная частота переключения5 кГц
Возможные частоты переключения5 / 10 / 20 кГц
Электрическая прочность изоляции подключенного двигателя по IEC TS 60034-25:2004Кривая предельных значений A
Защитные меры
Защита от перегрузкиДа
Защита от короткого замыкания и замыкания на землюДа
Макс. выходная частота598 Гц
Вариант
U, V, W, PEРезьбовые болты M8
Подключение экранаДа
Диапазон сечения соединения
Гибкие и тонкопроволочные провода---
Размер сечения кабеля экрана для подключения клемм12 to 50 mm
Макс. длина линии двигателя в зависимости от частоты переключения
Частота переключения 5 кГц25 m
Частота переключения 10 кГц25 m
Частота переключения 20 кГц25 m
Подключение тормоза двигателя
Количество1
Выходное напряжение24 VDC +5.8% / -0%
Постоянный ток на подключение4.2 A
Макс. внутреннее сопротивление0.15 Ом
Потенциал гашенияПрибл. 30 В
Макс. энергия гашения на операцию переключения3 Ws
Макс. частота переключения0.5 Hz
Защитные меры
Защита от перегрузки и короткого замыканияДа
Мониторинг обрыва цепиДа
Мониторинг пониженного напряженияДа
Порог срабатывания для мониторинга обрыва цепиПрибл. 0.5 A
Порог срабатывания для мониторинга пониженного напряжения24 В постоянного тока +0% / -4%
Входы разрешения
Количество2
ЦепьСток
Гальваническая развязка
Вход - модуль инвертораДа
Вход - входДа
Входное напряжение
Номинальное24 VDC
Максимальное30 VDC
Входной ток при номинальном напряженииПрибл. 30 мА
Порог переключения
Низкий<5 В
Высокий>15 В
Задержка переключения при номинальном входном напряжении
Разрешение 1 → 0, ШИМ выключенМакс. 20.5 мс
Разрешение 0 → 1, готов к ШИММакс. 100 мкс
Модуляция относительно потенциала землиМакс. ±38 В
Подключения сигналов OSSDДопустимо
Макс. длительность тестового импульса: 500 мкс
Триггерные входы
Количество2
ЦепьСток
Гальваническая развязка
Вход - модуль инвертораДа
Вход - входДа
Входное напряжение
Номинальное24 VDC
Максимальное30 VDC
Порог переключения
Низкий<5 В
Высокий>15 В
Входной ток при номинальном напряженииПрибл. 10 мА
Задержка переключения
Фронт нарастания52 мкс ±0.5 мкс (цифровая фильтрация)
Фронт спада53 мкс ±0.5 мкс (цифровая фильтрация)
Модуляция относительно потенциала землиМакс. ±38 В
Подключение датчика температуры
Количество1
Диапазон сопротивления500 Ом до 5 кОм
Электрические характеристики
Разрядная емкость0.44 мкФ
Энергоэффективность (классификация IE)
Рассеиваемая мощность относительно полной мощности IE2 (10,25) 0.7%
IE2 (50,25) 0.7%
IE2 (10,50) 0.9%
IE2 (50,50) 0.9%
IE2 (90,50) 0.9%
IE2 (10,100) 1.6%
IE2 (50,100) 1.6%
IE2 (90,100) 1.6%
Номинальные потери в режиме ожидания10.5 W
Условия эксплуатации
Допустимые ориентации монтажа
Вертикальное подвешиваниеДа
Горизонтально, лицевой стороной вверхДа
Горизонтальная установкаНет
Высота установки над уровнем моря
Номинальное0 до 500 м
Максимально4000 m
Степень загрязнения по EN 61800-5-12 (непроводящее загрязнение)
Категория перенапряжения по EN 61800-5-1III
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Операция
Номинальное5 до 40°C
Максимальное55°C
Хранение-25 до 55°C
Транспортировка-25 до 70°C
Относительная влажность
Операция5 до 85%
Хранение5 до 95%
ТранспортировкаМакс. 95% при 40°C
Механические характеристики
Габариты
Ширина213.5 mm
Высота317 mm
Глубина
Холодная пластина212 mm
Сквозной монтаж209 mm
ВесПрибл. 7.1 кг
Ширина модуля4
