3RW4447-6BC35
Описание продукта:
Габариты упаковки (Д x Ш x В)
431,00 x 351,00 x 384,00 mm
Вес нетто
11,89 кг
431,00 x 351,00 x 384,00 mm
Вес нетто
11,89 кг
Описание продукта
Общие технические данные
| название бренда продукта | SIRIUS | ||
| назначение продукта | Мягкий пускатель | ||
| особенность продукта | |||
| ● встроенная байпасная контактная система | Да | ||
| ● тиристоры | Да | ||
| функция продукта | |||
| ● встроенная защита устройства | Да | ||
| ● защита двигателя от перегрузки | Да | ||
| ● оценка терморезисторной защиты двигателя | Да | ||
| ● внешний сброс | Да | ||
| ● регулируемое ограничение тока | Да | ||
| ● внутренняя дельта-схема | Да | ||
| компонент продукта выход тормоза двигателя | Да | ||
| номинальное напряжение изоляции | V | 690 | |
| степень загрязнения | 3, согласно IEC 60947-4-2 | ||
| код ссылки согласно EN 61346-2 | Q | ||
| код ссылки согласно DIN 40719, расширенный согласно IEC 204-2, согласно IEC 750 | G | ||
Силовая электроника
| рабочий ток | |||
| ● при 40 °C номинальное значение | A | 432 | |
| ● при 50 °C номинальное значение | A | 385 | |
| ● при 60 °C номинальное значение | A | 335 | |
| рабочий ток для трехфазных двигателей при внутренней дельта-схеме | |||
| ● при 40 °C номинальное значение | A | 748 | |
| ● при 50 °C номинальное значение | A | 667 | |
| ● при 60 °C номинальное значение | A | 580 | |
| обеспечиваемая механическая мощность для трехфазных двигателей | |||
| ● при 400 В | |||
| — при стандартной схеме при 40 °C номинальное значение | кВт | 250 | |
| — при внутренней дельта-схеме при 40 °C номинальное значение | кВт | 400 | |
| ● при 500 В | |||
| — при стандартной схеме при 40 °C номинальное значение | кВт | 315 | |
| — при внутренней дельта-схеме при 40 °C номинальное значение | кВт | 500 | |
| номинальное значение рабочей частоты | Гц | 50 ... 60 | |
| относительное отрицательное отклонение рабочей частоты | % | -10 | |
| относительное положительное отклонение рабочей частоты | % | 10 | |
| номинальное значение рабочего напряжения при стандартной схеме | V | 400 ... 600 | |
| относительное отрицательное отклонение рабочего напряжения при стандартной схеме | % | -15 | |
| относительное положительное отклонение рабочего напряжения при стандартной схеме | % | 10 | |
| номинальное значение рабочего напряжения при внутренней дельта-схеме | V | 400 ... 600 | |
| относительное отрицательное отклонение рабочего напряжения при внутренней дельта-схеме | % | -15 | |
| относительное положительное отклонение рабочего напряжения при внутренней дельта-схеме | % | 10 | |
| минимальная нагрузка [%] | % | 8 | |
| регулируемый ток двигателя для защиты от перегрузки, минимальное номинальное значение | A | 86 | |
| непрерывный рабочий ток [% от Ie] при 40 °C | % | 115 | |
| потери мощности [Вт] при рабочем токе при 40 °C во время работы, типичное значение | W | 232 | |
Цепь управления/ Управление
| тип напряжения управляющего питания | AC | ||
| номинальное значение частоты управляющего питания 1 | Гц | 50 | |
| номинальное значение частоты управляющего питания 2 | Гц | 60 | |
| относительное отрицательное отклонение частоты управляющего питания | % | -10 | |
| относительное положительное отклонение частоты управляющего питания | % | 10 | |
| управляющее напряжение 1 при переменном токе | |||
| ● при 50 Гц номинальное значение | V | 115 | |
| ● при 60 Гц номинальное значение | V | 115 | |
| относительное отрицательное отклонение управляющего напряжения при переменном токе при 50 Гц | % | -15 | |
| относительное положительное отклонение управляющего напряжения при переменном токе при 50 Гц | % | 10 | |
| относительное отрицательное отклонение управляющего напряжения при переменном токе при 60 Гц | % | -15 | |
| относительное положительное отклонение управляющего напряжения при переменном токе при 60 Гц | % | 10 | |
| версия отображения сигнала неисправности | Дисплей | ||
Механические данные
| ширина | mm | 210 | |
| высота | mm | 230 | |
| глубина | mm | 298 | |
| метод крепления | крепление винтами | ||
| позиция монтажа | с вертикальной монтажной поверхностью +/-90° вращаемой, с вертикальной монтажной поверхностью +/- 22.5° наклоняемой вперед и назад | ||
| необходимое расстояние при боковом монтаже | |||
| ● вверх | mm | 100 | |
| ● сбоку | mm | 5 | |
| ● вниз | mm | 75 | |
| максимальная длина провода | м | 500 | |
| количество полюсов для главной цепи тока | 3 | ||

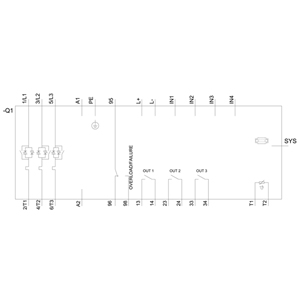

Подключения/ Клеммы
| тип электрического соединения | |||
| ● для главной цепи тока | соединение шиной | ||
| ● для вспомогательной и управляющей цепи | винтовые клеммы | ||
| количество нормально замкнутых контактов для вспомогательных контактов | 0 | ||
| количество нормально разомкнутых контактов для вспомогательных контактов | 3 | ||
| количество переключающих контактов для вспомогательных контактов | 1 | ||
| тип подключаемых сечений проводников для главных контактов для клеммной коробки с использованием передней точки зажима | |||
| ● тонкопроволочные с обработкой конца жилы | 70 ... 240 мм² | ||
| ● тонкопроволочные без обработки конца жилы | 70 ... 240 мм² | ||
| ● многопроволочные | 95 ... 300 мм² | ||
| тип подключаемых сечений проводников для главных контактов для клеммной коробки с использованием задней точки зажима | |||
| ● тонкопроволочные с обработкой конца жилы | 120 ... 185 мм² | ||
| ● тонкопроволочные без обработки конца жилы | 120 ... 185 мм² | ||
| ● многопроволочные | 120 ... 240 мм² | ||
| тип подключаемых сечений проводников для главных контактов для клеммной коробки с использованием обеих точек зажима | |||
| ● тонкопроволочные с обработкой конца жилы | мин. 2x 50 мм², макс. 2x 185 мм² | ||
| ● тонкопроволочные без обработки конца жилы | мин. 2x 50 мм², макс. 2x 185 мм² | ||
| ● многопроволочные | макс. 2x 70 мм², макс. 2x 240 мм² | ||
| тип подключаемых сечений проводников для кабелей AWG для главных контактов для клеммной коробки | |||
| ● с использованием задней точки зажима | 250 ... 500 kcmil | ||
| ● с использованием передней точки зажима | 3/0 ... 600 kcmil | ||
| ● с использованием обеих точек зажима | мин. 2x 2/0, макс. 2x 500 kcmil | ||
| тип подключаемых сечений проводников для кабельных наконечников DIN для главных контактов | |||
| ● тонкопроволочные | 50 ... 240 мм² | ||
| ● многопроволочные | 70 ... 240 мм² | ||
| тип подключаемых сечений проводников для вспомогательных контактов | |||
| ● одножильные | 2x (0.5 ... 2.5 мм²) | ||
| ● тонкопроволочные с обработкой конца жилы | 2x (0.5 ... 1.5 мм²) | ||
| тип подключаемых сечений проводников для кабелей AWG | |||
| ● для главных контактов | 2/0 ... 500 kcmil | ||
| ● для вспомогательных контактов | 2x (20 ... 14) | ||
| ● для вспомогательных контактов тонкопроволочные с обработкой конца жилы | 2x (20 ... 16) | ||
Условия окружающей среды
| высота установки над уровнем моря | м | 5 000 | |
| категория окружающей среды | |||
| ● во время транспортировки согласно IEC 60721 | 2K2, 2C1, 2S1, 2M2 (максимальная высота падения 0.3 м) | ||
| ● во время хранения согласно IEC 60721 | 1K6 (только периодическая конденсация), 1C2 (без соляного тумана), 1S2 (песок не должен попадать внутрь устройств), 1M4 | ||
| ● во время работы согласно IEC 60721 | 3K6 (без образования льда, без конденсации), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | ||
| температура окружающей среды | |||
| ● во время работы | °C | 60 | |
| ● во время хранения | °C | -25 ... +80 | |
| температура снижения мощности | °C | 40 | |
| класс защиты IP на передней панели согласно IEC 60529 | IP00; IP20 с клеммной коробкой/крышкой | ||
| защита от прикосновения на передней панели согласно IEC 60529 | безопасно для пальцев, для вертикального контакта спереди с клеммной коробкой/крышкой | ||
Рейтинги UL/CSA
| обеспечиваемая механическая мощность [л.с.] для трехфазного двигателя переменного тока | |||
| ● при 460/480 В | |||
| — при стандартной схеме при 50 °C номинальное значение | л.с. | 300 | |
| — при внутренней дельта-схеме при 50 °C номинальное значение | л.с. | 600 | |
| ● при 575/600 В | |||
| — при стандартной схеме при 50 °C номинальное значение | л.с. | 400 | |
| — при внутренней дельта-схеме при 50 °C номинальное значение | л.с. | 750 | |
| контактная мощность вспомогательных контактов согласно UL | B300 / R300 | ||
