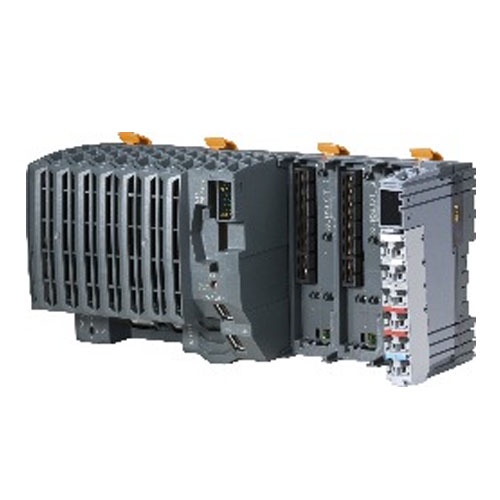

B&R X20CP3484 X20 Система Celeron PLC CPU

›

‹

  • B&R X20CP3484 X20 Система Celeron PLC CPU
  • B&R X20CP3484 X20 Система Celeron PLC CPU
  • B&R X20CP3484 X20 Система Celeron PLC CPU

›

B&R X20CP3484 X20 Система Celeron PLC CPU

Описание продукта:

Модель: X20CP3484
Бренд: B&R
Тип: Стандартный промышленный контроллер X20 System PLC
Гарантия: 100% новый оригинал
Доставка: Быстрая международная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Краткое описание
Интерфейсы1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Системный модульCPU
Общая информация
Код ID B&R0x23A6
ОхлаждениеБезвентиляторный
Индикаторы состоянияФункции ЦПУ, перегрев, Ethernet, POWERLINK, CompactFlash, аккумулятор
Диагностика
Аккумуляторная батареяДа, с использованием светодиодного индикатора состояния и ПО
Функции ЦПУДа, с использованием светодиодного индикатора состояния
CompactFlashДа, с использованием светодиодного индикатора состояния
EthernetДа, с использованием светодиодного индикатора состояния
POWERLINKДа, с использованием светодиодного индикатора состояния
ПерегревДа, с использованием светодиодного индикатора состояния
Диагностика - Вентилятор-
Поддержка
Поддержка ACOPOSДа
Поддержка Visual ComponentsДа
Потребляемая мощность без карты памяти, модуля интерфейса и USB10.5 W
Внутреннее энергопотребление X2X Link и питания I/O
Шина1.42 W
Внутренние вводы/выводы0.6 W
Дополнительное тепловыделение от исполнительных устройств (резистивное) [Вт]-
Гальваническая развязка
IF1 - IF2Да
IF1 - IF3Да
IF1 - IF4Нет
IF1 - IF5Нет
IF1 - IF6Да
IF2 - IF4Да
IF2 - IF5Да
IF3 - IF4Да
IF3 - IF5Да
IF4 - IF5Нет
IF4 - IF6Да
IF5 - IF6Да
PLC - IF1Нет
PLC - IF2Да
PLC - IF3Да
PLC - IF4Нет
PLC - IF5Нет
PLC - IF6Да
Сертификации
CEДа
UKCAДа
ATEXЗона 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (см. руководство пользователя X20)
FTZÚ 09 ATEX 0083X
ULcULus E115267
Оборудование промышленного управления
HazLoccCSAus 244665
Оборудование управления процессами
для опасных зон
Класс I, Раздел 2, Группы ABCD, T5
DNVТемпература:B(0 до 55°C)
Влажность: B(до 100%)
Вибрация: B(4 g)
ЭМС: B(мост и открытая палуба)
CCSДа
LRENV1
KRДа
ABSДа
BVEC33B
Температура: 5 - 55°C
Вибрация: 4 g
ЭМС: Мост и открытая палуба
KCДа
Питание CPU и X2X Link
Входное напряжение24 В постоянного тока -15% / +20%
Входной токМакс. 2.2 А
ПредохранительВстроенный, не подлежит замене
Защита от обратной полярностиДа
Выход питания X2X Link
Номинальная выходная мощность7 W
Параллельное подключениеДа
Режим резервированияДа
Питание входных I/O
Входное напряжение24 В постоянного тока -15% / +20%
ПредохранительТребуется линейный предохранитель: Макс. 10 А, с медленным срабатыванием
Питание выходных I/O
Номинальное выходное напряжение24 VDC
Допустимая контактная нагрузка10 A
Питание - Общая информация
Индикаторы состоянияПерегрузка, рабочий статус, статус модуля, передача данных RS232
Диагностика
Передача данных RS232Да, с использованием светодиодного индикатора состояния
Работа/ошибка модуляДа, с использованием светодиодного индикатора состояния и ПО
ПерегрузкаДа, с использованием светодиодного индикатора состояния и ПО
Гальваническая развязка
Питание вводов/выводов - источник питания вводов/выводовНет
Питание ЦПУ/X2X Link - источник питания ЦПУ/X2X LinkДа
Контроллер
Слот CompactFlash1
Часы реального времениЭнергонезависимая, разрешение 1 с, точность от -20 до 20 ppm при 25°C
FPUДа
Процессор
ТипCeleron 266 (совместимый)
Кэш L2-
Кэш L1 для данных и программного кода2x 16 кБ
Интегрированный процессор вводов/выводовОбрабатывает точки данных ввода/вывода в фоновом режиме
Модульные слоты интерфейсов3
Реманентные переменныеМакс. 64 kB
Минимальное время цикла задачи800 мкс
Типичное время цикла инструкции0,007 мкс
Буферизация данных
Мониторинг аккумулятораДа
Литиевая батареяНе менее 3 лет
Стандартная память
RAM32 MB SDRAM
Пользовательская RAM1 MB SRAM
Интерфейсы
Интерфейс IF1
ТипRS232
ВариантПодключение через 12-контактную клеммную колодку TB12
Скорость передачиМакс. 115.2 кбит/с
Интерфейс IF2
ТипEthernet
ВариантЭкранированный RJ45
Длина линииМакс. 100 м между 2 станциями (длина сегмента)
Скорость передачи10/100 Мбит/с
Интерфейс IF3
Полевая шинаPOWERLINK V1/V2
Тип100BASE-T (ANSI/IEEE 802.3)
ВариантЭкранированный RJ45
Длина линииМакс. 100 м между 2 станциями (длина сегмента)
Скорость передачи100 Мбит/с
Интерфейс IF4
ТипUSB 1.1
ВариантТип A
Макс. выходной ток0.5 A
Интерфейс IF5
ТипUSB 1.1
ВариантТип A
Макс. выходной ток0.5 A
Интерфейс IF6
ТипМастер X2X Link
Количество1
Условия эксплуатации
Ориентация монтажа
ГоризонтальнаяДа
ВертикальнаяДа
Высота установки над уровнем моря
0 до 2000 мНет ограничений
>2000 мСнижение температуры окружающей среды на 0.5°C каждые 100 м
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Эксплуатация
Горизонтальная ориентация монтажаот 0 до 55°C
Вертикальная ориентация монтажаот 0 до 50°C
Понижение мощности-
Хранение-25 до 70°C
Транспортировка-25 до 70°C
Относительная влажность
Эксплуатация5 до 95%, без конденсации
Хранение5 до 95%, без конденсации
Транспортировка5 до 95%, без конденсации
Механические свойства

ПримечаниеЗаказывайте память приложений (CompactFlash) отдельно
Резервная батарея входит в поставку
Конечная крышка X20 (правая) входит в поставку
12-контактный клеммный блок X20 входит в поставку
Крышки слотов интерфейсных модулей входят в поставку
Габариты
Ширина200 mm
Высота99 mm
Глубина85 mm

Материальный номер:
X20CP3484
Описание:
  • Производительность Intel Celeron 266 с дополнительным процессором I/O
  • Ethernet, POWERLINK и USB на борту
  • 3 слота для модульного расширения интерфейсов
  • CompactFlash как съемная память приложений
  • Без вентилятора
  • Крайне компактный

X20CP3484 - это самый маленький процессор на базе Celeron для системы X20. Однако его минимальное время цикла в 800 мкс демонстрирует его мощность. Основные функции такие же, как у более крупных моделей.

Ethernet и USB встроены. Кроме того, процессор имеет подключение POWERLINK для реального времени. Также есть три универсальных слота для дополнительных модулей интерфейса.

Модели процессоров X20CP3484 и X20CP3484-1 отличаются только размером SDRAM.
