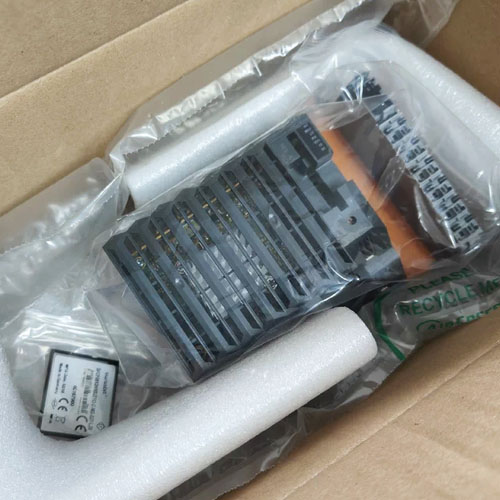

B&R X20CP1584

Описание продукта:

Модель: X20CP1584
Бренд: B&R
Тип: Тип: X20 System Industrial Controller
Гарантия: 100% New Original
Доставка: Быстрая глобальная доставка через FedEx и DHL Express

Получить цену

Отправить письмо

Описание продукта

Краткое описание

Интерфейсы	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Системный модуль	Контроллер

Общая информация

Код ID B&R	0xC370
Охлаждение	Безвентиляторный
Индикаторы состояния	Функции ЦПУ, Ethernet, POWERLINK, CompactFlash, аккумулятор
Диагностика
Аккумуляторная батарея	Да, с использованием светодиодного индикатора состояния и ПО
Функции ЦПУ	Да, с использованием светодиодного индикатора состояния
CompactFlash	Да, с использованием светодиодного индикатора состояния
Ethernet	Да, с использованием светодиодного индикатора состояния
POWERLINK	Да, с использованием светодиодного индикатора состояния
Температура	Да, с использованием программного регистра
Поддержка
Резервирование контроллера	Нет
Поддержка данных о состоянии накопителя	Да
Поддержка ACOPOS	Да
Поддержка Visual Components	Да
Потребляемая мощность без модуля интерфейса и USB	8.6 W
Потребляемая мощность для питания X2X Link	1.42 W
Потребляемая мощность
Внутренние вводы/выводы	0.6 W
Дополнительное тепловыделение от исполнительных устройств (резистивное) [Вт]	-
Сертификации
CE	Да
UKCA	Да
CRA (Закон о киберустойчивости)	Оценка в процессе
ATEX	Зона 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (см. руководство пользователя X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Оборудование для промышленного управления
HazLoc	cCSAus 244665 Оборудование для управления процессами для опасных зон Класс I, Раздел 2, Группы ABCD, T5
DNV	Температура:B(0 до 55°C) Влажность: B(до 100%) Вибрация: B(4 g) ЭМС: B(мост и открытая палуба)
CCS	Да
LR	ENV1
KR	Да
ABS	Да
BV	EC33B Температура: 5 - 55°C Вибрация: 4 g ЭМС: Мост и открытая палуба
KC	Да

Питание CPU и X2X Link

Входное напряжение	24 В постоянного тока -15% / +20%
Входной ток	Макс. 1.5 A
Предохранитель	Встроенный, не подлежит замене
Защита от обратной полярности	Да

Выход питания X2X Link

Номинальная выходная мощность	7 Вт
Параллельное подключение	Да
Режим резервирования	Да

Питание входного I/O

Входное напряжение	24 В постоянного тока -15% / +20%
Предохранитель	Требуется линейный предохранитель: Макс. 10 А, с медленным срабатыванием

Питание выходного I/O

Номинальное выходное напряжение	24 VDC
Допустимая контактная нагрузка	10 A

Питание - Общая информация

Индикаторы состояния	Перегрузка, рабочий статус, статус модуля, передача данных RS232
Диагностика
Передача данных RS232	Да, с использованием светодиодного индикатора состояния
Работа/ошибка модуля	Да, с использованием светодиодного индикатора состояния и ПО
Перегрузка	Да, с использованием светодиодного индикатора состояния и ПО
Гальваническая развязка
Питание вводов/выводов - источник питания вводов/выводов	Нет
Питание ЦПУ/X2X Link - источник питания ЦПУ/X2X Link	Да

Контроллер

Слот CompactFlash	1
Часы реального времени	Энергонезависимая память, разрешение 1 с, точность от -10 до 10 ppm при 25°C
FPU	Да
Процессор
Тип	Atom E620T
Тактовая частота	0,6 ГГц
Кэш L1
Код данных	24 kB
Код программы	32 kB
Кэш L2	512 kB
Интегрированный процессор вводов/выводов	Обрабатывает точки данных ввода/вывода в фоновом режиме
Модульные слоты интерфейсов	1
Реманентные переменные	Макс. 256 КБ
Минимальное время цикла задачи	400 мкс
Типичное время цикла инструкции	0,0075 мкс
Буферизация данных
Мониторинг аккумулятора	Да
Литиевая батарея	Мин. 2 года при температуре окружающей среды 23°C
Стандартная память
RAM	256 MB DDR2 SDRAM
Пользовательская RAM	1 МБ SRAM

Интерфейсы

Интерфейс IF1
Сигнал	RS232
Вариант	Подключение через 12-контактный клеммник X20TB12
Макс. расстояние	900 m
Скорость передачи	Макс. 115.2 кбит/с
Интерфейс IF2
Сигнал	Ethernet
Вариант	1x RJ45 экранированный
Длина линии	Макс. 100 м между 2 станциями (длина сегмента)
Скорость передачи	10/100/1000 Мбит/с
Передача
Физический уровень	10BASE-T/100BASE-TX/1000BASE-T
Полудуплекс	Да
Полный дуплекс	Да
Автосогласование	Да
Auto-MDI/MDIX	Да
Интерфейс IF3
Полевая шина	POWERLINK (V1/V2) управляющий или подчиненный узел
Тип	Тип 4
Вариант	1x RJ45 экранированный
Длина линии	Макс. 100 м между 2 станциями (длина сегмента)
Скорость передачи	100 Мбит/с
Передача
Физический уровень	100BASE-TX
Полудуплекс	Да
Полный дуплекс	Режим POWERLINK: Нет / Режим Ethernet: Да
Автосогласование	Да
Auto-MDI/MDIX	Да
Интерфейс IF4
Тип	USB 1.1/2.0
Вариант	Тип A
Макс. выходной ток	0.5 A
Интерфейс IF5
Тип	USB 1.1/2.0
Вариант	Тип A
Макс. выходной ток	0.5 A
Интерфейс IF6
Полевая шина	Мастер X2X Link

Электрические свойства

Гальваническая развязка	Ethernet (IF2), POWERLINK (IF3) и X2X (IF6) изолированы друг от друга, от других интерфейсов и от PLC

Условия эксплуатации

Ориентация монтажа
Горизонтальная	Да
Вертикальная	Да
Высота установки над уровнем моря
0 до 2000 м	Нет ограничений
>2000 м	Снижение температуры окружающей среды на 0.5°C каждые 100 м
Степень защиты по EN 60529	IP20

Окружающие условия

Температура
Эксплуатация
Горизонтальная ориентация монтажа	-25 до 60°C
Вертикальная ориентация монтажа	-25 до 50°C
Понижение мощности	См. раздел "Понижение мощности".
Хранение	-40 до 85°C
Транспортировка	-40 до 85°C
Относительная влажность
Эксплуатация	5 до 95%, без конденсации
Хранение	5 до 95%, без конденсации
Транспортировка	5 до 95%, без конденсации

Механические свойства

Примечание	Заказывайте память приложений (CompactFlash) отдельно Резервная батарея входит в поставку Конечная крышка X20 (правая) входит в поставку 12-контактный клеммный блок X20 входит в поставку Крышки слотов модулей интерфейса входят в поставку
Габариты
Ширина	150 mm
Высота	99 mm
Глубина	85 mm
Вес	400 g

Номер материала:

X20CP1584

Описание:

Процессор Intel Atom 600 МГц с дополнительным I/O процессором
Встроенный Ethernet, POWERLINK с цепочкой опроса и USB
1 слот для модульного расширения интерфейса
CompactFlash как съемная память приложений
256 МБ DDR2-SDRAM
Безвентиляторный

Контроллер основан на процессоре Atom с тактовой частотой 0.6 ГГц и оснащен 256 МБ DDR2 SDRAM.

USB, Ethernet, POWERLINK и съемный CompactFlash входят в стандартную комплектацию. Интерфейс Gigabit Ethernet является стандартной функцией. Для еще большей производительности в реальном времени встроенный интерфейс POWERLINK поддерживает режим цепочки опроса (PRC).

Контроллер оснащен одним слотом для модулей связи X20. Различные шинные и сетевые системы могут быть легко интегрированы в систему X20 с помощью модулей связи.
