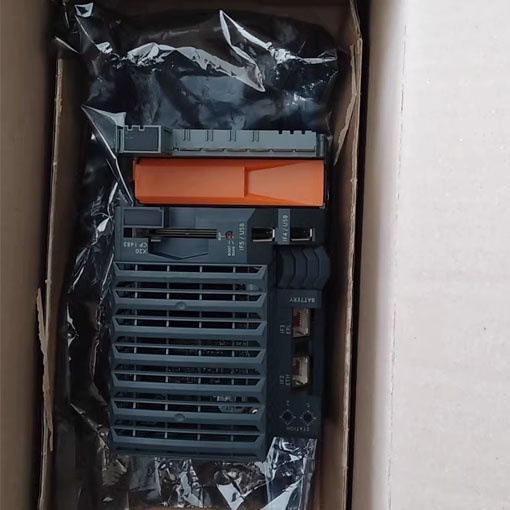

B&R X20CP1483 X20 Модуль ЦПУ PLC 100 МГц 32 МБ SDRAM POWERLINK Ethernet

›

‹

  • B&R X20CP1483 X20 Модуль ЦПУ PLC 100 МГц 32 МБ SDRAM POWERLINK Ethernet
  • B&R X20CP1483 X20 Модуль ЦПУ PLC 100 МГц 32 МБ SDRAM POWERLINK Ethernet

›

B&R X20CP1483 X20 Модуль ЦПУ PLC 100 МГц 32 МБ SDRAM POWERLINK Ethernet

Описание продукта:

Модель: X20CP1483
Бренд: B&R
Тип: Модульный ПЛК серии X20, модуль CPU (1 слот)
Гарантия: 100% новый оригинал
Доставка: Быстрая глобальная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Краткое описание
Интерфейсы1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Системный модульКонтроллер
Общая информация
Код ID B&R0xA239
ОхлаждениеБезвентиляторный
Индикаторы состоянияФункции ЦПУ, Ethernet, POWERLINK, CompactFlash, аккумулятор
Диагностика
БатареяДа, с использованием светодиодного индикатора состояния и ПО
Функции ЦПУДа, с использованием светодиодного индикатора состояния
CompactFlashДа, с использованием светодиодного индикатора состояния
EthernetДа, с использованием светодиодного индикатора состояния
POWERLINKДа, с использованием светодиодного индикатора состояния
ТемператураДа, с использованием программного регистра
Поддержка
Поддержка ACOPOSДа
Поддержка Visual ComponentsДа
Потребляемая мощность без карты памяти, модуля интерфейса и USB6 W
Потребляемая мощность для питания X2X Link1.42 W
Потребляемая мощность
Внутренние вводы/выводы0.6 W
Дополнительное тепловыделение от исполнительных устройств (резистивное) [Вт]-
Сертификации
CEДа
UKCAДа
CRA (Закон о киберустойчивости)Оценка в процессе
ATEXЗона 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (см. руководство пользователя X20)
FTZÚ 09 ATEX 0083X
ULcULus E115267
Оборудование для промышленного управления
HazLoccCSAus 244665
Оборудование для управления процессами
для опасных зон
Класс I, Раздел 2, Группы ABCD, T5
DNVТемпература:B(0 до 55°C)
Влажность: B(до 100%)
Вибрация: B(4 g)
ЭМС: B(мост и открытая палуба)
CCSДа
LRENV1
KRДа
ABSДа
BVEC33B
Температура: 5 - 55°C
Вибрация: 4 g
ЭМС: Мост и открытая палуба
KCДа
Питание CPU и X2X Link
Входное напряжение24 В постоянного тока -15% / +20%
Входной токМакс. 2.2 А
ПредохранительВстроенный, не подлежит замене
Защита от обратной полярностиДа
Выход питания X2X Link
Номинальная выходная мощность7 Вт
Параллельное подключениеДа
Режим резервированияДа
Питание входных I/O
Входное напряжение24 В постоянного тока -15% / +20%
ПредохранительТребуется линейный предохранитель: Макс. 10 А, с медленным срабатыванием
Питание выходных I/O
Номинальное выходное напряжение24 VDC
Допустимая контактная нагрузка10 A
Питание - Общая информация
Индикаторы состоянияПерегрузка, рабочий статус, статус модуля, передача данных RS232
Диагностика
Передача данных RS232Да, с использованием светодиодного индикатора состояния
Работа/ошибка модуляДа, с использованием светодиодного индикатора состояния и ПО
ПерегрузкаДа, с использованием светодиодного индикатора состояния и ПО
Гальваническая развязка
Питание вводов/выводов - источник питания вводов/выводовНет
Питание ЦПУ/X2X Link - источник питания ЦПУ/X2X LinkДа
Контроллер
Слот CompactFlash1
Часы реального времениЭнергонезависимая память, разрешение 1 с, точность от -10 до 10 ppm при 25°C
FPUДа
Процессор
Типx86 100 (совместимый)
Тактовая частота100 МГц
Кэш L2-
Кэш L1 для данных и программного кода16 kB
Интегрированный процессор вводов/выводовОбрабатывает точки данных ввода/вывода в фоновом режиме
Модульные слоты интерфейсов1
Реманентные переменныеМакс. 32 кБ
Минимальное время цикла задачи1 ms
Типичное время цикла инструкции0.09 мкс
Буферизация данных
Мониторинг аккумулятораДа
Литиевая батареяНе менее 3 лет
Стандартная память
RAM32 MB SDRAM
Пользовательская RAM128 кБ SRAM
Интерфейсы
Интерфейс IF1
СигналRS232
ВариантПодключение через 12-контактный клеммник X20TB12
Макс. расстояние900 m
Скорость передачиМакс. 115.2 кбит/с
Интерфейс IF2
СигналEthernet
Вариант1x RJ45 экранированный
Длина линииМакс. 100 м между 2 станциями (длина сегмента)
Скорость передачи10/100 Мбит/с
Передача
Физический уровень10BASE-T/100BASE-TX
ПолудуплексДа
Полный дуплексДа
АвтосогласованиеДа
Auto-MDI/MDIXДа
Интерфейс IF3
Полевая шинаPOWERLINK (V1/V2) управляющий или подчиненный узел
ТипТип 4
Вариант1x RJ45 экранированный
Длина линииМакс. 100 м между 2 станциями (длина сегмента)
Скорость передачи100 Мбит/с
Передача
Физический уровень100BASE-TX
ПолудуплексДа
Полный дуплексРежим POWERLINK: Нет / Режим Ethernet: Да
АвтосогласованиеДа
Auto-MDI/MDIXДа
Интерфейс IF4
ТипUSB 1.1
ВариантТип A
Макс. выходной ток0.5 A
Интерфейс IF5
ТипUSB 1.1
ВариантТип A
Макс. выходной ток0.5 A
Интерфейс IF6
Полевая шинаМастер X2X Link
Электрические характеристики
Гальваническая развязкаEthernet (IF2), POWERLINK (IF3) и X2X (IF6) изолированы друг от друга, от других интерфейсов и от PLC
Условия эксплуатации
Ориентация монтажа
ГоризонтальнаяДа
ВертикальнаяДа
Высота установки над уровнем моря
0 до 2000 мНет ограничений
>2000 мСнижение температуры окружающей среды на 0.5°C каждые 100 м
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Операция
Горизонтальная ориентация монтажа-25 до 60°C
Вертикальная ориентация монтажа-25 до 50°C
Понижение мощностиСм. раздел "Понижение мощности".
Хранение-40 до 85°C
Транспортировка-40 до 85°C
Относительная влажность
Операция5 до 95%, без конденсации
Хранение5 до 95%, без конденсации
Транспортировка5 до 95%, без конденсации
Механические характеристики
ПримечаниеЗаказывайте память приложения (CompactFlash) отдельно
Резервная батарея включена в поставку
Конечная крышка X20 (правая) включена в поставку
12-контактный клеммный блок X20 включен в поставку
Крышки слотов интерфейсных модулей включены в поставку
Габариты
Ширина150 mm
Высота99 mm
Глубина85 mm
Вес300 g
