Модуль процессора B&R X20CP1382 X20 PLC

›

‹

  • Модуль процессора B&R X20CP1382 X20 PLC
  • Модуль процессора B&R X20CP1382 X20 PLC

›

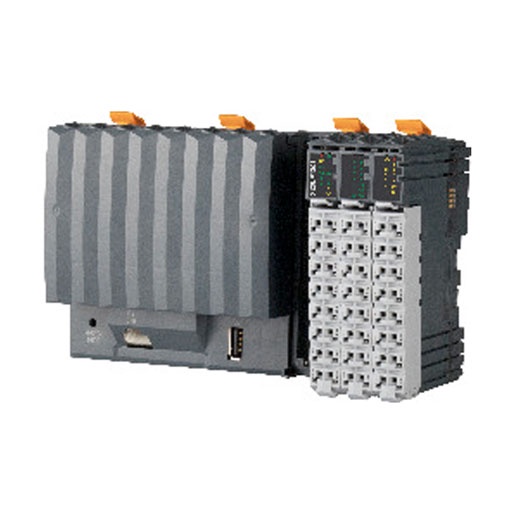

Модуль процессора B&R X20CP1382 X20 PLC

Описание продукта:

Модель: X20CP1382
Бренд: B&R
Тип: X20 Series Compact PLC CPU с интегрированными входами/выходами (1 слот)
Описание:
Intel x86 400 МГц, совместимый с интегрированным процессором ввода/вывода
Ethernet, POWERLINK с цепочкой опроса-ответа и встроенным USB
1 слот для модульного расширения интерфейса
30 цифровых входов/выходов и 2 аналоговых входа интегрированы в устройство
2 ГБ встроенной флеш-памяти
256 МБ DDR3 SDRAM
Безвентиляторный
Без батареи
Резервные часы реального времени
Гарантия: 100% новый оригинал
Доставка: Быстрая глобальная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Краткое описание
Интерфейсы1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, 1x X2X Link, 1x CAN bus
Системный модульКонтроллер
Общая информация
Код ID B&R0xDABB
ОхлаждениеБезвентиляторный
Индикаторы состоянияФункции процессора, Ethernet, POWERLINK, RS232, CAN bus, терминатор CAN bus, питание PLC, питание ввода/вывода, функции ввода/вывода на канал
Диагностика
ВыходыЦифровые выходы: Да, с использованием светодиодного индикатора состояния и ПО (статус ошибки вывода)
Функции ЦПУДа, с использованием светодиодного индикатора состояния
Передача данных по CAN busДа, с использованием светодиодного индикатора состояния
Передача данных RS232Да, с использованием светодиодного индикатора состояния
ВходыАналоговые входы: Да, с использованием светодиодного индикатора состояния и ПО
EthernetДа, с использованием светодиодного индикатора состояния
Питание ввода/выводаДа, с использованием светодиодного индикатора состояния
POWERLINKДа, с использованием светодиодного индикатора состояния
Мониторинг напряжения питанияДа, с использованием светодиодного индикатора состояния
ТемператураДа, с использованием программного регистра
Терминирующий резисторДа, с использованием светодиодного индикатора состояния
Поддержка
Резервирование контроллераНет
Поддержка ACOPOSДа
Каналы ввода/вывода с поддержкой reACTIONНет
Поддержка Visual ComponentsДа
Потребляемая мощность без модуля интерфейса и USB5.5 W
Потребляемая мощность для питания X2X Link0.8 W
Потребляемая мощность
Внутренние вводы/выводы2.3 W
Дополнительное тепловыделение от исполнительных устройств (резистивное) [Вт]-
Тип сигнальных линийДля всех высокоскоростных цифровых входов/выходов должны использоваться экранированные линии, длина линии: макс. 20 м
Сертификации
CEДа
UKCAДа
CRA (Закон о киберустойчивости)Оценка в процессе
ATEXЗона 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (см. руководство пользователя X20)
FTZÚ 09 ATEX 0083X
ULcULus E115267
Оборудование для промышленного управления
HazLoccCSAus 244665
Оборудование для управления процессами
для опасных зон
Класс I, Раздел 2, Группы ABCD, T5
DNVТемпература:B(0 до 55°C)
Влажность: B(до 100%)
Вибрация: B(4 g)
ЭМС: B(мост и открытая палуба)
CCSДа
LRENV1
KRДа
ABSДа
BVEC33B
Температура: 5 - 55°C
Вибрация: 4 g
ЭМС: Мост и открытая палуба
Питание CPU и X2X Link
Входное напряжение24 В постоянного тока -15% / +20%
Входной токМакс. 1 А
ПредохранительВстроенный, не подлежит замене
Защита от обратной полярностиДа
Выход питания X2X Link
Номинальная выходная мощность2 W
Параллельное подключениеДа
Режим резервированияДа
Питание входов I/O
Входное напряжение24 В постоянного тока -15% / +20%
ПредохранительТребуется линейный предохранитель: Макс. 10 А, с медленным срабатыванием
Питание выходов I/O
Номинальное выходное напряжение24 VDC
Допустимая контактная нагрузка10 A
Контроллер
Часы реального времениСохранение данных не менее 300 часов, типично 1000 часов при 25°C, разрешение 1 с, точность от -18 до 28 ppm при 25°C
FPUДа
Процессор
ТипVx86EX
Тактовая частота400 МГц
Кэш L1
Код данных16 kB
Код программы16 kB
Кэш L2128 kB
Интегрированный процессор вводов/выводовОбрабатывает точки данных ввода/вывода в фоновом режиме
Модульные слоты интерфейсов1
Реманентные переменные32 кБ FRAM, срок хранения >10 лет
Минимальное время цикла задачи1 ms
Типичное время цикла инструкции0.0199 мкс
Стандартная память
RAM256 MB DDR3 SDRAM
Память приложений
Тип2 ГБ флеш-памяти eMMC
Сохранение данных10 лет
Объем записываемых данных
Гарантировано40 TB
Результаты на 5 лет21.9 ГБ/день
Гарантированное количество циклов стирания/записи20,000
Код с исправлением ошибок (ECC)Да
Интерфейсы
Интерфейс IF1
СигналRS232
ВариантПодключение через 16-контактный клеммник X20TB1F
Макс. расстояние900 m
Скорость передачиМакс. 115.2 кбит/с
Интерфейс IF2
СигналEthernet
Вариант1x RJ45 экранированный
Длина линииМакс. 100 м между 2 станциями (длина сегмента)
Скорость передачи10/100 Мбит/с
Передача
Физический уровень10BASE-T/100BASE-TX
ПолудуплексДа
Полный дуплексДа
АвтосогласованиеДа
Auto-MDI/MDIXДа
Интерфейс IF3
Полевая шинаУправляющий или подчиненный узел POWERLINK
ТипТип 4
Вариант1x RJ45 экранированный
Длина линииМакс. 100 м между 2 станциями (длина сегмента)
Скорость передачи100 Мбит/с
Передача
Физический уровень100BASE-TX
ПолудуплексДа
Полный дуплексРежим POWERLINK: Нет / Режим Ethernet: Да
АвтосогласованиеДа
Auto-MDI/MDIXДа
Интерфейс IF4
ТипUSB 1.1/2.0
ВариантТип A
Макс. выходной ток0.5 A
Интерфейс IF5
ТипUSB 1.1/2.0
ВариантТип A
Макс. выходной ток0.1 A
Интерфейс IF6
Полевая шинаМастер X2X Link
Интерфейс IF7
СигналCAN bus
ВариантПодключение через 16-контактный клеммник X20TB1F
Макс. расстояние1000 m
Скорость передачиМакс. 1 Мбит/с
Терминирующий резисторИнтегрирован в модуль
КонтроллерSJA 1000
Цифровые входы
Количество14 стандартных входов, 4 высокоскоростных входа и 4 смешанных канала, конфигурация как вход или выход с помощью ПО
Номинальное напряжение24 VDC
Входное напряжение24 В постоянного тока -15% / +20%
Ток входа при 24 В постоянного токаX1 - Стандартные входы: Тип. 3.5 мА
X2 - Стандартные входы: Тип. 2.68 мА
X2 - Высокоскоростные входы: Тип. 3.5 мА
X3 - Смешанные каналы: Тип. 2.68 мА
Цепь входаСток
Входной фильтр
Аппаратное обеспечениеСтандартные входы и смешанные каналы: ≤200 мкс
Высокоскоростные входы: ≤2 мкс, при использовании в качестве стандартных входов: ≤200 мкс
Программное обеспечениеПо умолчанию 1 мс, настраивается от 0 до 25 мс с шагом 0.1 мс
Тип подключения1-проводные подключения
Входное сопротивлениеX1 - Стандартные входы: 6.8 кОм
X2 - Стандартные входы: 8.9 кОм
X2 - Высокоскоростные входы: 6.8 кОм
X3 - Смешанные каналы: 8.9 кОм
Дополнительные функцииX2 - Высокоскоростные цифровые входы:
2x счетчик событий 250 кГц, 2x счетчик AB, инкрементальный энкодер ABR, направление/частота, измерение периода, измерение затвора, дифференциальное измерение времени, счетчики фронтов, времена фронтов
Порог переключения
Низкий<5 В постоянного тока
Высокий>15 В постоянного тока
AB инкрементальный энкодер
Количество2
Входы энкодера24 В, асимметричные
Размер счетчика32-битный
Входная частотаМакс. 100 кГц
Оценка4x
Питание энкодераВнутри модуля, макс. 300 мА
Характеристики перегрузки питания энкодераЗащита от короткого замыкания, защита от перегрузки
ABR инкрементальный энкодер
Количество1
Входы энкодера24 В, асимметричные
Размер счетчика32-битный
Входная частотаМакс. 100 кГц
Оценка4x
Питание энкодераВнутри модуля, макс. 300 мА
Характеристики перегрузки питания энкодераЗащита от короткого замыкания, защита от перегрузки
Счетчики событий
Количество2
Форма сигналаИмпульс прямоугольной формы
Оценка1x
Входная частотаМакс. 250 кГц
Частота счетчика250 кГц
Размер счетчика32-битный
Обнаружение фронтов / Измерение времени
Возможные измеренияИзмерение периода, измерение интервала, дифференциальное измерение времени, счетчик фронтов, времена фронтов
Измерения на модульКаждая функция до 2х
Форма сигналаИмпульс прямоугольной формы
Размер счетчика32-битный
Входная частотаМакс. 10 кГц
Метка времениРазрешение 1 мкс
Аналоговые входы
Вход±10 В или 0–20 мА / 4–20 мА, через различные клеммные подключения
Тип входаДифференциальный вход
Разрешение цифрового преобразователя
Напряжение±12 бит
Ток12-бит
Время преобразования1 канал включен: 100 мкс
2 канала включены: 200 мкс
Формат вывода
Тип данныхINT
НапряжениеINT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 мВ
ТокINT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 мкА
Входное сопротивление в диапазоне сигнала
Напряжение20 МОм
Ток-
Нагрузка
Напряжение-
Ток<300 Ом
Защита входаЗащита от подключения с напряжением питания
Допустимый входной сигнал
НапряжениеМакс. ±30 В
ТокМакс. ±50 мА
Вывод цифрового значения при перегрузкеНастраивается
Процедура преобразованияSAR
Входной фильтрФНЧ третьего порядка / Частота среза 1 кГц
Макс. ошибка
Напряжение
Усиление0.18% (Рев.
Смещение0.04% (Рев.
Ток
Усиление0 до 20 мА = 0.15% (Рев.
Смещение0 до 20 мА = 0.1% (Рев.
Макс. дрейф усиления
Напряжение0.017 %/°C
Ток0 до 20 мА = 0.015 %/°C / 4 до 20 мА = 0.023 %/°C
Макс. дрейф смещения
Напряжение0.008 %/°C
Ток0 до 20 мА = 0.008 %/°C / 4 до 20 мА = 0.012 %/°C
Коэффициент ослабления синфазного сигнала
DC70 dB
50 Hz70 dB
Диапазон синфазного сигнала±12 V
Перекрестные помехи между каналами<-70 дБ
Нелинейность
Напряжение<0.025%
Ток<0.05%
Измерение температуры с помощью резистивных датчиков
Количество1
ВходИзмерение сопротивления с подачей постоянного тока для 2-проводных подключений
Разрешение цифрового преобразователя13 бит
Время преобразованияТолько вход температуры включен: 200 мкс
Температура и аналоговый вход включены: 400 мкс
Процедура преобразованияSAR
Формат выводаINT или UINT для измерения сопротивления
Датчик
Pt1000-200 до 850°C
Диапазон измерения сопротивления0.1 до 4000 Ом
Разрешение датчика температуры1 LSB = 0x0005 = 0.16°C
Разрешение измерения сопротивления1 LSB = 0x0005 = 0.49 Ом
Входной фильтрФНЧ первого порядка / частота среза 7 Гц
Стандарт датчикаEN 60751
Диапазон синфазного сигнала1 V
Метод линеаризацииВнутренний
Измерительный ток1 mA
Допустимый входной сигналКратковременно макс. ±30 В
Макс. ошибка при 25°C
Усиление0.3% (Рев.
Смещение0.15% (Рев.
Макс. дрейф усиления0.023 %/°C
Макс. дрейф смещения0.012%/°C
Нелинейность<0.05%
Стандартизированный диапазон значений для измерения сопротивления0.1 до 4000.0 Ом
Перекрестные помехи между каналами<-70 дБ
Коэффициент ослабления синфазного сигнала
50 Hz>60 дБ
Нормализация датчика температуры
Pt1000-200 до 850°C
Цифровые выходы
Количество4 стандартных выхода, 4 высокоскоростных выхода и 4 смешанных канала, конфигурация как вход или выход с помощью ПО
ВариантСтандартные выходы и смешанные каналы: FET с источником тока
Высокоскоростные выходы: Push-Pull
Номинальное напряжение24 VDC
Коммутационное напряжение24 В постоянного тока -15% / +20%
Номинальный ток выходаСтандартные выходы и смешанные каналы: 0.5 А
Высокоскоростные выходы: 0.2 А
Общий номинальный токСтандартные выходы и смешанные каналы: 4 А
Высокоскоростные выходы: 0.8 А
Тип подключения1-проводные подключения
Цепь выходаСтандартные выходы и смешанные каналы: Источник
Высокоскоростные выходы: Сток или источник
Защита выходовТермическое отключение при перегрузке по току или коротком замыкании (см. значение "Пиковый ток короткого замыкания")
Внутренний демпферный диод для коммутации индуктивных нагрузок (см. раздел "Коммутация индуктивных нагрузок")
Широтно-импульсная модуляция
Длительность периода5 до 65535 мкс соответствует 200 кГц до 15 Гц
Длительность импульса0 до 100%, минимум 2.5 мкс
Разрешение для длительности импульса0.1% от настроенной частоты
Диагностический статусСтандартные выходы и смешанные каналы: Мониторинг выхода с задержкой 10 мс
Высокоскоростные выходы: Мониторинг выхода с задержкой 10 мкс
Ток утечки при отключенном выходеСтандартные выходы и смешанные каналы: 5 мкА
Высокоскоростные выходы: 25 мкА
RDS(on)140 мОм
Остаточное напряжениеСтандартные выходы и смешанные каналы: <0.1 В при номинальном токе 0.5 А
Высокоскоростные выходы: <0.9 В при номинальном токе 0.1 А
Пиковый ток короткого замыканияСтандартные выходы и смешанные каналы: <3 А
Высокоскоростные выходы: <20 А
Включение при отключении из-за перегрузки или короткого замыканияСтандартные выходы и смешанные каналы: Прибл. 10 мс (зависит от температуры модуля)
Высокоскоростные выходы: Без включения
Задержка переключения
0 → 1Стандартные выходы и смешанные каналы: <300 мкс
Высокоскоростные выходы: <3 мкс
1 → 0Стандартные выходы и смешанные каналы: <300 мкс
Высокоскоростные выходы: <3 мкс
Частота переключения
Резистивная нагрузка Стандартные выходы и смешанные каналы: Макс. 500 Гц
Высокоскоростные выходы: 50 кГц, макс. 200 кГц (см. раздел "Снижение частоты коммутации для высокоскоростных цифровых выходов")
Индуктивная нагрузкаСм. раздел "Переключение индуктивных нагрузок".
Напряжение торможения при отключении индуктивных нагрузокСтандартные выходы и смешанные каналы: Тип. 45 В постоянного тока
Электрические характеристики
Гальваническая развязкаEthernet (IF2), POWERLINK (IF3) и X2X (IF6) изолированы друг от друга, от других интерфейсов и от PLC
Канал изолирован от шины
Канал не изолирован от канала или PLC
Условия эксплуатации
Ориентация монтажа
ГоризонтальнаяДа
ВертикальнаяДа
Высота установки над уровнем моря
0 до 2000 мНет ограничений
>2000 мСнижение температуры окружающей среды на 0.5°C каждые 100 м
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Операция
Горизонтальная ориентация монтажа-25 до 60°C
Вертикальная ориентация монтажа-25 до 50°C
Понижение мощностиСм. раздел "Снижение частоты переключения для высокоскоростных цифровых выходов".
Хранение-40 до 85°C
Транспортировка-40 до 85°C
Относительная влажность
Операция5 до 95%, без конденсации
Хранение5 до 95%, без конденсации
Транспортировка5 до 95%, без конденсации
Механические характеристики
ПримечаниеКонечная крышка X20 (правая) входит в комплект поставки
3 клеммных блока X20 (16-контактные) входят в комплект поставки
Крышка слота интерфейсного модуля входит в комплект поставки
Габариты
Ширина164 mm
Высота99 mm
Глубина75 mm
Вес310 g


1

Способ доставки：

2
Предыдущая:B&R X20CP1483-1 X20 модуль ЦП ПЛК
Следующая:Модуль ЦПУ B&R X20CP1484 X20 ПЛК

Оставить сообщение

Представлено

Рекомендуемые товары
