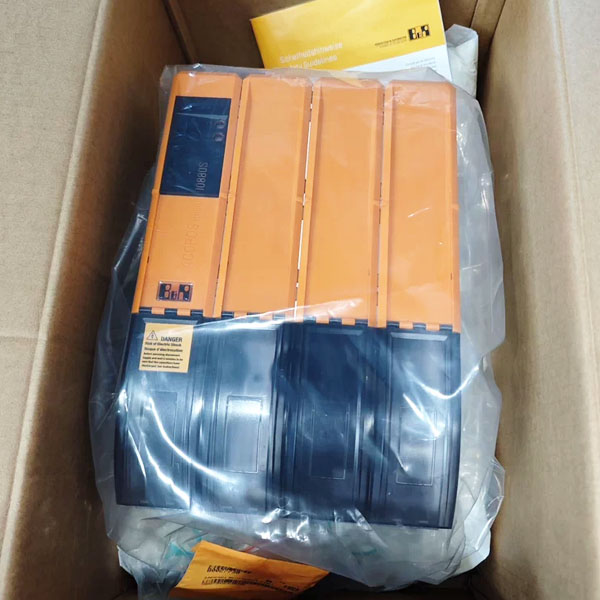

Блок питания B&R 8BVP0880HW00.004-1 ACOPOSmulti

›

‹

  • Блок питания B&R 8BVP0880HW00.004-1 ACOPOSmulti
  • Блок питания B&R 8BVP0880HW00.004-1 ACOPOSmulti

›

Блок питания B&R 8BVP0880HW00.004-1 ACOPOSmulti

Описание продукта:

Модель: 8BVP0880HW00.004-1
Бренд: B&R
Тип: ACOPOSmulti HV Power Module
Ключевые характеристики: 88 Aeff, 315-800 VDC Bus, PFC & Regenerative Function
Гарантия: 100% Новый Оригинал, 1 Год Гарантии
Доставка: Быстрая Глобальная Доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Общая информация
Код ID B&R0xA6A2
Поддержка
Динамическое распределение узлов (DNA)Да
Тип охлаждения и монтажаНастенный монтаж
Слоты для модулей2
Сертификаты
CEДа
UKCAДа
ULcULus E225616
Оборудование для преобразования мощности
KCДа
Подключение к сети
Конфигурации сетиTT, TN-S, TN-C-S
Напряжение входной сети3x 220 до 3x 480 В переменного тока ±10%
Частота50 / 60 Hz ±4%
Общий коэффициент гармонических искажений тока (THDi)<0.2%
Общий коэффициент гармонических искажений напряжения (THDu)<1%
Установленная нагрузкаМакс. 62 кВт
Пусковой ток при 400 VACМакс. 133 А
Интервал включения>300 с
Макс. заряжаемая емкость шины постоянного тока в зависимости от напряжения сети
230 VAC34.8 mF
400 VAC11.5 mF
480 VAC8 mF
Номинальная частота переключения5 кГц
Возможные частоты переключения5 / 10 кГц
Встроенный сетевой фильтр по EN 61800-3, категория C3Нет
Интегрированный рекуперативный дроссельНет
РекуперативныйДа
Коррекция коэффициента мощности (PFC)Да
Линейный предохранительМакс. 264 A (предохранители gG по IEC 60269-1 или класс CC, J, T)
Макс. 220 A (автоматический выключатель по EN 60947-2 или UL 489)
Вариант
L1, L2, L3, PEРезьбовые болты M8
Подключение экранаДа
Диапазон сечения соединения
Гибкие и тонкопроволочные провода---
Размер сечения кабеля экрана для подключения клемм32 до 50 мм
Подключение к шине постоянного тока
Напряжение
Номинальное750 VDC
Непрерывная мощность (питание и регенерация)60 kW
Снижение непрерывной мощности в зависимости от входного напряжения сети
Входное напряжение сети <3x 400 VAC150 Вт/В * (400 В - Напряжение сети)
Снижение непрерывной мощности в зависимости от напряжения шины постоянного тока (UDC)
UDC <750 VDC0.08 kW/V
Снижение непрерывной мощности в зависимости от частоты переключения
Частота переключения 5 кГц0.97 кВт/К (начиная с 41°C)
Частота переключения 10 кГц0.64 кВт/К (начиная с -5°C)
Снижение непрерывной мощности в зависимости от высоты установки
Начиная с 500 м над уровнем моря6 кВт на 1000 м
Пиковая мощность (питание и регенерация)120 kW
Рассеиваемая мощность в зависимости от частоты переключения
Частота переключения 5 кГц[0.065*P²+11.4*P+90] Вт
Частота переключения 10 кГц[0.22*P²+16.1*P+185] Вт
Емкость шины постоянного тока1650 мкФ
Защитные меры
Защита от перегрузкиДа
Защита от короткого замыкания и замыкания на землюНет
ВариантМонтажная плата ACOPOSmulti
Источник питания 24 VDC
Входное напряжение25 VDC ±1,6%
Входная емкость4.7 мкФ
Макс. потребляемая мощность27 W + PSLOT1 + PSLOT2 + P24 V Out + PFan8BVF...
ВариантМонтажная плата ACOPOSmulti
Выход 24 VDC
Количество2
Выходное напряжение
Напряжение шины постоянного тока (UDC): 260–315 В постоянного тока25 VDC * (UDC / 315)
Напряжение шины постоянного тока (UDC): 315–800 В постоянного тока24 В постоянного тока ±6%
Защита предохранителем250 мА (медленный) электронный, автоматический сброс
Подключение фильтра вентилятора
Выходное напряжение24 В +5.8% / -0.1%
Непрерывный ток4.2 A
Макс. ограничение перегрузки по току10 A
Защитные меры
Защита от перегрузкиНет
Защита от короткого замыканияДа
Мониторинг обрыва цепиНет
Мониторинг пониженного напряженияНет
Триггерные входы
Количество2
ЦепьСток
Гальваническая развязка
Вход - модуль питанияДа
Вход - входДа
Входное напряжение
Номинальное24 VDC
Максимальное30 VDC
Порог переключения
Низкий<5 В
Высокий>15 В
Входной ток при номинальном напряженииПрибл. 10 мА
Задержка переключения
Фронт нарастания52 мкс ±0.5 мкс (цифровая фильтрация)
Фронт спада53 мкс ±0.5 мкс (цифровая фильтрация)
Модуляция относительно потенциала землиМакс. ±38 В
Электрические свойства
Разрядная емкость0,9 µF
Энергоэффективность (классификация IE)
Рассеиваемая мощность относительно непрерывной полной мощности IE2 (10,25) 0.3%
IE2 (50,25) 0.3%
IE2 (10,50) 0.3%
IE2 (50,50) 0.5%
IE2 (90,50) 1%
IE2 (10,100) 0.3%
IE2 (50,100) 1%
IE2 (90,100) 2.1%
Номинальные потери в режиме ожидания10.8 W
Условия эксплуатации
Допустимые ориентации монтажа
Вертикальное подвешиваниеДа
Горизонтально, лицевой стороной вверхДа
Горизонтальная установкаНет
Высота установки над уровнем моря
Номинальное0 до 500 м
Максимальный4000 m
Степень загрязнения по EN 61800-5-12 (непроводящее загрязнение)
Категория перенапряжения по EN 61800-5-1III
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Операция
Номинальное5 до 40°C
Максимальное55°C
Хранение-25 до 55°C
Транспортировка-25 до 70°C
Относительная влажность
Операция5 до 85%
Хранение5 до 95%
ТранспортировкаМакс. 95% при 40°C
Механические свойства
Габариты
Ширина213.5 mm
Высота317 mm
Глубина
Настенный монтаж263 mm
ВесПрибл. 10,9 кг
Ширина модуля4

1

2


1
