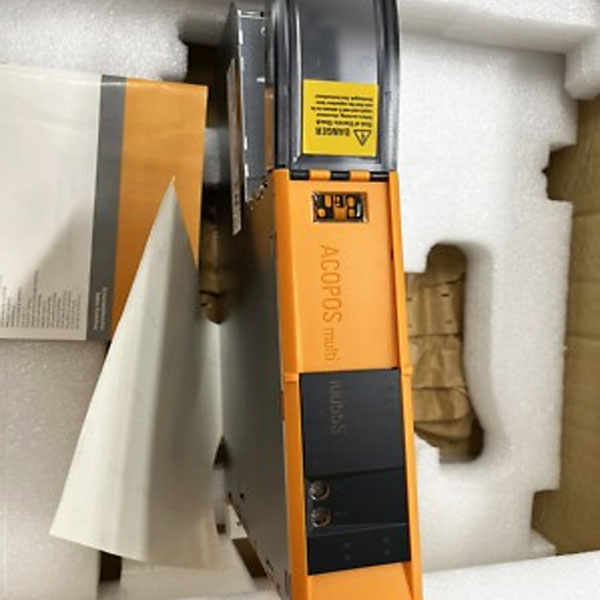

B&R 8BVI0055HCS0.000-1 Одноосевой сервоинвертор 7,6А

Описание продукта:

Модель: 8BVI0055HCS0.000-1
Бренд: B&R
Тип: ACOPOSmulti HV 1-осевой сервоинверторный модуль
Ключевые характеристики: 7.6 Aэфф./22.8 A пик, шина постоянного тока 315-800 В, крепление на холодную пластину
Гарантия: 100% новый оригинал, гарантия 1 год
Доставка: Быстрая международная доставка через FedEx и DHL Express

Получить цену

Отправить письмо

Описание продукта

Общая информация

Код ID B&R	0x253D
Поддержка
Динамическое распределение узлов (DNA)	Да
Тип охлаждения и монтажа	Монтаж на холодную пластину или сквозной
Слоты для модулей	2
Сертификаты
CE	Да
UKCA	Да
CRA (Закон о киберустойчивости)	Оценка в процессе
Функциональная безопасность	Да
UL	cULus E225616 Оборудование для преобразования энергии
KC	Да

Подключение шины постоянного тока

Напряжение
Номинальное	750 VDC
Непрерывное потребление мощности	5.6 kW
Рассеиваемая мощность в зависимости от частоты переключения
Частота переключения 5 кГц	[0.6 * IM² + 1.3 * IM + 60] W
Частота переключения 10 кГц	[0.97 * IM² + 0.5 * IM + 110] W
Частота переключения 20 кГц	[1.7 * IM² - 0.7 * IM + 225] W
Емкость шины постоянного тока	165 µF
Вариант	Монтажная плата ACOPOSmulti

Источник питания 24 В постоянного тока

Входное напряжение	25 VDC ±1,6%
Входная емкость	23,5 µF
Макс. потребляемая мощность	12 W + PSLOT1 + PSLOT2 + P24 V Out + PHoldingBrake
Вариант	Монтажная плата ACOPOSmulti

Выход 24 В постоянного тока

Количество	2
Выходное напряжение
Напряжение шины постоянного тока (UDC): 260–315 В постоянного тока	25 В постоянного тока * (UDC/315)
Напряжение шины постоянного тока (UDC): 315–800 В постоянного тока	24 В постоянного тока ±6%
Защита предохранителем	250 мА (медленный) электронный, автоматический сброс

Подключение двигателя

Количество	1
Непрерывная мощность на подключение двигателя	5.5 kW
Непрерывный ток на подключение двигателя	7.6 Aэфф
Снижение непрерывного тока в зависимости от частоты переключения и типа монтажа
Частота переключения 5 кГц
Крепление на холодную пластину	0.65 A/K (начиная с 57°C)
Сквозной монтаж	Без снижения
Частота переключения 10 кГц
Крепление на холодную пластину	0,28 A/K (начиная с 46°C)
Сквозной монтаж	0.15 A/K (начиная с 34°C)
Частота переключения 20 кГц
Крепление на холодную пластину	0.14 A/K (начиная с 5°C)
Сквозной монтаж	0.08 A/K (начиная с -33°C)
Снижение постоянного тока в зависимости от высоты установки
Начиная с 500 м над уровнем моря	0.76 Aэфф на 1000 м
Пиковый ток	18.9 Aэфф
Номинальная частота переключения	5 кГц
Возможные частоты переключения	5 / 10 / 20 кГц
Электрическая прочность изоляции подключенного двигателя по IEC TS 60034-25:2004	Кривая предельных значений A
Защитные меры
Защита от перегрузки	Да
Защита от короткого замыкания и замыкания на землю	Да
Макс. выходная частота	598 Гц
Вариант
U, V, W, PE	Разъем
Подключение экрана	Да
Сечение подключения клемм
Гибкие и тонкопроволочные провода
С концевой гильзой	0.25 до 6 мм²
Данные апробации
UL/C-UL-US	30 до 10 AWG
CSA	28 до 10 AWG
Размер сечения кабеля экрана для подключения клемм	12 до 22 мм
Макс. длина линии двигателя в зависимости от частоты переключения
Частота переключения 5 кГц	25 m
Частота переключения 10 кГц	25 m
Частота переключения 20 кГц	10 m

Подключение тормоза удержания двигателя

Количество	1
Выходное напряжение	24 В постоянного тока +5.8% / -0%
Постоянный ток на подключение	1.1 A
Макс. внутреннее сопротивление	0.5 Ом
Потенциал гашения	Прибл. 30 В
Макс. энергия гашения на операцию переключения	1.5 Ws
Макс. частота переключения	0.5 Hz
Защитные меры
Защита от перегрузки и короткого замыкания	Да
Мониторинг обрыва цепи	Да
Мониторинг пониженного напряжения	Да
Порог срабатывания для мониторинга обрыва цепи	Прибл. 0.25 А
Порог срабатывания для мониторинга пониженного напряжения	24 В постоянного тока +0% / -4%

Входы разрешения

Количество	2
Цепь	Сток
Гальваническая развязка
Вход - модуль инвертора	Да
Вход - вход	Да
Входное напряжение
Номинальное	24 VDC
Максимальное	30 VDC
Входной ток при номинальном напряжении	Прибл. 30 мА
Порог переключения
Низкий	<5 В
Высокий	>15 В
Задержка переключения при номинальном входном напряжении
Разрешение 1 → 0, ШИМ выключен	Макс. 20.5 мс
Разрешение 0 → 1, готов к ШИМ	Макс. 100 мкс
Модуляция относительно потенциала земли	Макс. ±38 В
Подключения сигналов OSSD	Допустимо Макс. длительность тестового импульса: 500 µs

Триггерные входы

Количество	2
Цепь	Сток
Гальваническая развязка
Вход - модуль инвертора	Да
Вход - вход	Да
Входное напряжение
Номинальное	24 VDC
Максимальное	30 VDC
Порог переключения
Низкий	<5 В
Высокий	>15 В
Входной ток при номинальном напряжении	Прибл. 10 мА
Задержка переключения
Фронт нарастания	52 мкс ±0.5 мкс (цифровая фильтрация)
Фронт спада	53 мкс ±0.5 мкс (цифровая фильтрация)
Модуляция относительно потенциала земли	Макс. ±38 В

Подключение датчика температуры

Количество	1
Диапазон сопротивления	500 Ом до 5 кОм

Электрические свойства

Разрядная емкость	0.14 µF
Энергоэффективность (классификация IE)
Рассеиваемая мощность относительно непрерывной полной мощности	IE2 (10,25) 2.3% IE2 (50,25) 2.3% IE2 (10,50) 2.5% IE2 (50,50) 2.5% IE2 (90,50) 2.5% IE2 (10,100) 3% IE2 (50,100) 3% IE2 (90,100) 3%
Номинальные потери в режиме ожидания	7.5 W

Условия эксплуатации

Допустимые ориентации монтажа
Вертикальное подвешивание	Да
Горизонтально, лицевой стороной вверх	Да
Горизонтальная установка	Нет
Высота установки над уровнем моря
Номинальное	0 до 500 м
Максимум	4000 m
Степень загрязнения по EN 61800-5-1	2 (непроводящее загрязнение)
Категория перенапряжения по EN 61800-5-1	III
Степень защиты по EN 60529	IP20

Условия окружающей среды

Температура
Операция
Номинальное	5 до 40°C
Максимальное	55°C
Хранение	-25 до 55°C
Транспортировка	-25 до 70°C
Относительная влажность
Операция	5 до 85%
Хранение	5 до 95%
Транспортировка	Макс. 95% при 40°C

Механические свойства

Габариты
Ширина	53 mm
Высота	317 mm
Глубина
Холодная пластина	212 mm
Сквозной монтаж	209 mm
Вес	Прибл. 2,2 кг
Ширина модуля	1
