Настенный силовой модуль B&R 8B0P0440HW00.001-1

›

‹

  • Настенный силовой модуль B&R 8B0P0440HW00.001-1
  • Настенный силовой модуль B&R 8B0P0440HW00.001-1
  • Настенный силовой модуль B&R 8B0P0440HW00.001-1

›

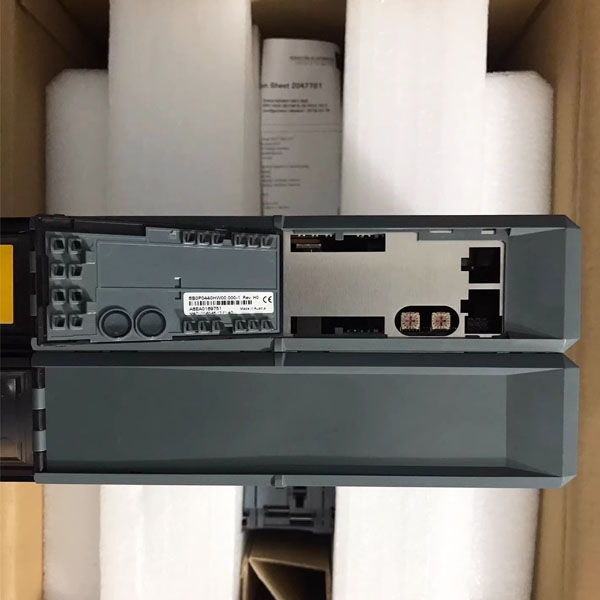

Настенный силовой модуль B&R 8B0P0440HW00.001-1

Описание продукта:

Модель: 8B0P0440HW00.001-1
Бренд: B&R
Тип: ACOPOSmulti HV Пассивный модуль питания
Ключевые характеристики: 3x 380-500 VAC, 44 Aeff, Настенный монтаж, Безопасная остановка
Гарантия: 100% Новый оригинал, 1 год гарантии
Доставка: Быстрая глобальная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Технические данные
Общая информация
ПримечаниеИнтегрированный пассивный тормоз короткого замыкания двигателя
Код ID B&R0xA989
Поддержка
Динамическое распределение узлов (DNA)Да
Тип охлаждения и монтажаНастенный монтаж
Сертификаты
CEДа
UKCAДа
CRA (Закон о киберустойчивости)В подготовке
ULcULus E225616
Оборудование для преобразования энергии
KCДа
Подключение к сети
Конфигурации сетиTT, TN-S, TN-C-S
Напряжение входной сети3x 380 до 3x 500 VAC ±10%
Частота50 / 60 Hz ±4%
Установленная нагрузкаМакс. 30,4 кВА
Рассеиваемая мощность при непрерывной мощностиПрибл. 300 Вт
Пусковой ток при 400 VAC10 A
Интервал включения>120 s
Макс. заряжаемая емкость шины постоянного тока в зависимости от напряжения сети
400 VAC14.4 mF
480 VAC10 mF
Встроенный сетевой фильтр по EN 61800-3, категория C3Нет
Интегрированный рекуперативный дроссельНет
РекуперативныйНет
Коррекция коэффициента мощности (PFC)Нет
Линейный предохранительМакс. 132 A (предохранители gG по IEC 60269-1 или класс CC, J, T)
Макс. 110 A (автоматический выключатель по EN 60947-2 или UL 489)
Вариант
L1, L2, L3, PEРазъем
PEРезьбовой болт M5
Подключение экранаДа
Сечение подключения клемм
Гибкие и тонкопроволочные провода
С концевой гильзой0,5 до 16 mm²
Данные апробации
UL/C-UL-US20 до 6 AWG
CSA20 до 6 AWG
Размер сечения кабеля экрана для подключения клемм23 до 35 mm
Подключение шины постоянного тока
Напряжение
Номинальное537 до 707 VDC
Непрерывная мощность16 kW
Снижение непрерывной мощности в зависимости от входного напряжения сети
Входное напряжение сети <3x 400 VAC40 Вт/В * (400 В - Напряжение сети)
Снижение непрерывной мощности в зависимости от высоты установки
Начиная с 500 м над уровнем моря1,6 кВт на 1000 м
Снижение непрерывной мощности в зависимости от метода охлажденияВ подготовке
Пиковая мощность на выходе (питание)48 kW
Рассеиваемая мощность при непрерывной мощностиВ подготовке
Емкость шины постоянного тока1320 мкФ
Защитные меры
Защита от перегрузкиДа
Защита от короткого замыкания и замыкания на землюНет
ВариантМонтажная плата ACOPOSmulti
Источник питания 24 VDC
Входное напряжение25 VDC ±1,6%
Входная емкость23,5 µF
Макс. потребляемая мощность12 W
ВариантМонтажная плата ACOPOSmulti
Подключение тормоза удержания двигателя
Сечение подключения клемм
Гибкие и тонкопроволочные провода
С концевой гильзой0,5 до 6 mm²
Данные апробации
UL/C-UL-US20 до 6 AWG
CSA20 до 6 AWG
Тормозной резистор
Пиковая мощность на выходе65 кВт (макс. 1 с)
Непрерывная мощность3 kW
Мин. сопротивление торможения7,5 Ом
Номинальный ток встроенного предохранителя30 A (быстродействующий)
Вариант
RB+, RB-, PEРазъем
Подключение экранаДа
Размер сечения кабеля экрана для подключения клемм23 до 35 mm
Защитные меры
Защита от перегрузкиДа
Защита от короткого замыкания и замыкания на землюДа (с RB+ внешним заменяемым плавким предохранителем)
Электрические свойства
Разрядная емкость0,9 µF
Энергоэффективность (классификация IE)
Потери мощности относительно непрерывной полной мощности IE2 (10;25) 0.2%
IE2 (50;25) 0.3%
IE2 (10;50) 0.2%
IE2 (50;50) 0.3%
IE2 (90;50) 0.6%
IE2 (10;100) 0.3%
IE2 (50;100) 0.6%
IE2 (90;100) 1.3%
Номинальные потери в режиме ожидания6 W
Условия эксплуатации
Допустимые ориентации монтажа
Вертикальное подвешиваниеДа
Горизонтально, лицевой стороной вверхДа
Горизонтальная установкаНет
Высота установки над уровнем моря
Номинальное0 до 500 м
Максимальное4000 m
Степень загрязнения по EN 61800-5-12 (непроводящее загрязнение)
Категория перенапряжения по EN 61800-5-1III
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Операция
Номинальное5 до 40°C
Максимальное55°C
Хранение-25 до 55°C
Транспортировка-25 до 70°C
Относительная влажность
Операция5 до 85%
Хранение5 до 95%
ТранспортировкаМакс. 95% при 40°C
Механические свойства
Габариты
Ширина106.5 mm
Высота317 mm
Глубина
Настенный монтаж263 mm
ВесПрибл. 6,1 кг
Ширина модуля2
