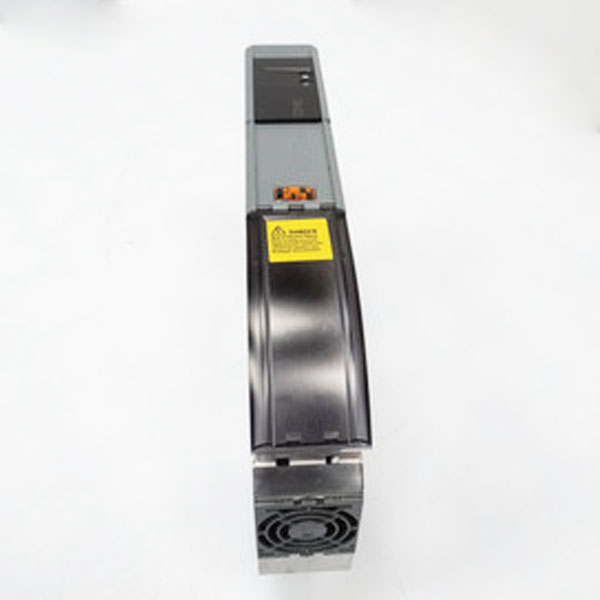

B&R 8B0C0160HW00.001-1 ACOPOSmulti 16A Вспомогательное питание

›

‹

  • B&R 8B0C0160HW00.001-1 ACOPOSmulti 16A Вспомогательное питание
  • B&R 8B0C0160HW00.001-1 ACOPOSmulti 16A Вспомогательное питание

›

B&R 8B0C0160HW00.001-1 ACOPOSmulti 16A Вспомогательное питание

Описание продукта:

Модель: 8B0C0160HW00.001-1
Бренд: B&R
Тип: вспомогательный модуль питания ACOPOSmulti
Ключевые характеристики: 16 A, AS, настенный монтаж, 24 VOut 1x 16 A, 1x 5 A
Гарантия: 100% новый оригинал, гарантия 1 год
Доставка: быстрая международная доставка через FedEx и DHL Express
Получить цену
Отправить письмо

Описание продукта

Общая информация
Тип охлаждения и монтажаНастенный монтаж
Сертификаты
CEДа
UKCAДа
CRA (Закон о киберустойчивости)В подготовке
ULcULus E225616
Оборудование для преобразования энергии
KCДа
Подключение шины постоянного тока
Напряжение
Номинальное750 VDC
Рабочий диапазон в непрерывном режиме работы260 до 800 VDC
Полная непрерывная мощность315 до 800 VDC
Потребляемая мощность в непрерывном режимеМакс. 445 W
Рассеиваемая мощность при непрерывной мощности22 Вт (0% непрерывной мощности)
27 Вт (50% непрерывной мощности)
45 Вт (100% непрерывной мощности)
Емкость шины постоянного тока220 nF
ВариантМонтажная плата ACOPOSmulti
Выход 24 В постоянного тока
Непрерывная мощность400 W
Выходное напряжение
Напряжение шины постоянного тока (UDC): 260–315 В постоянного тока25 VDC * (UDC / 315)
Напряжение шины постоянного тока (UDC): 315–800 В постоянного тока24 В постоянного тока ±6%
Непрерывный ток16 ADC
Снижение непрерывной мощности при температуре окружающей среды от 40°CБез снижения
Снижение непрерывной мощности в зависимости от высоты установки
Начиная с 500 м над уровнем моря40 W на 1000 м
Снижение непрерывной мощности в зависимости от метода охлажденияБез снижения
Задержка запускаМакс. 1 с
Время запускаПриблиз. 5 до 20 мс
Остаточная пульсацияТип. 50 мВSS
Сечение подключения клемм выхода 24 VDC Out 1
Гибкие и тонкопроволочные провода
С концевой гильзой0,5 до 6 mm²
Данные апробации
UL/C-UL-US22 to 10 AWG
CSA22 to 10 AWG
Сечение подключения клемм выхода 24 VDC Out 2
Гибкие и тонкопроволочные провода
С концевой гильзой0.2 to 2.5 mm²
Данные апробации
UL/C-UL-US22 to 12 AWG
CSA22 to 12 AWG
Внутренний источник питания системы 24 В постоянного тока
Выходное напряжение25 VDC ±1,6%
Пиковый ток (<4 с)
Напряжение шины постоянного тока (UDC): от 350 до 800 В постоянного тока21 ADC
Защитные меры
Защита от холостого ходаДа
Защита от перегрузкиДа
Защита от короткого замыканияДа
Защита обратной связиМакс. 26 VDC (также при отключении питания)
Защита от перегреваДа
Диэлектрическая прочность относительно земли±50 VDC
Изоляция выхода/входаТребования SELV/PELV
ВариантМонтажная плата ACOPOSmulti
Выход 24 В постоянного тока
Выходное напряжение
Напряжение шины постоянного тока (UDC): 260–315 В постоянного тока25 VDC * (UDC / 315)
Напряжение шины постоянного тока (UDC): 315–800 В постоянного тока24 В постоянного тока ±6%
Защита выхода 24 VDC Out 116 A (медленный плавкий) электронный, автоматический сброс
Защита выхода 24 VDC Out 25 A (медленный плавкий) электронный, автоматический сброс
Защитные меры
Защита от холостого ходаДа
Защита от перегрузкиДа
Защита от короткого замыканияДа
Защита обратной связиМакс. 35 VDC (также при отключении питания)
Защита от перегреваДа
Диэлектрическая прочность относительно земли±50 VDC
Изоляция выхода/входаТребования SELV/PELV
Вариант
24 VDC, COMРазъем
Вход контроллера 24 В постоянного тока Out 1
ЦепьСток
Гальваническая развязка
Вход - 24 VDCДа
Модуляция относительно потенциала землиМакс. ±50 V
Входное напряжение
Номинальное24 VDC
Максимальное30 VDC
Порог переключения
Низкий (24 VDC Out 1 включен)<5 В
Высокий (24 В постоянного тока Out 1 отключен)>15 В
Входной ток при номинальном напряженииПрибл. 10 мА
Задержка переключения
ВКЛ (24 VDC Out 1 включен)Макс. 25 мс
ВЫКЛ (24 VDC Out 1 выключен)Макс. 0.25 мс
ВариантРазъем
Сечения подключения клемм
Гибкие и тонкопроволочные провода
С концевой гильзой0.2 to 2.5 mm²
Данные апробации
UL/C-UL-US30 to 12 AWG
CSA22 to 12 AWG
Условия эксплуатации
Допустимые ориентации монтажа
Вертикальное подвешиваниеДа
Горизонтально, лицевой стороной вверхДа
Горизонтальная установкаНет
Высота установки над уровнем моря
Номинальное0 до 500 м
Максимальный4000 m
Степень загрязнения по EN 61800-5-12 (непроводящее загрязнение)
Категория перенапряжения по EN 61800-5-1III
Степень защиты по EN 60529IP20
Окружающие условия
Температура
Операция
Номинальное5 до 40°C
Максимальное55°C
Хранение-25 до 55°C
Транспортировка-25 до 70°C
Относительная влажность
Операция5 до 85%
Хранение5 до 95%
ТранспортировкаМакс. 95% при 40°C
Механические свойства
Габариты
Ширина53 mm
Высота317 mm
Глубина
Настенный монтаж263 mm
ВесПрибл. 3.2 кг
Ширина модуля1

1

2


1
