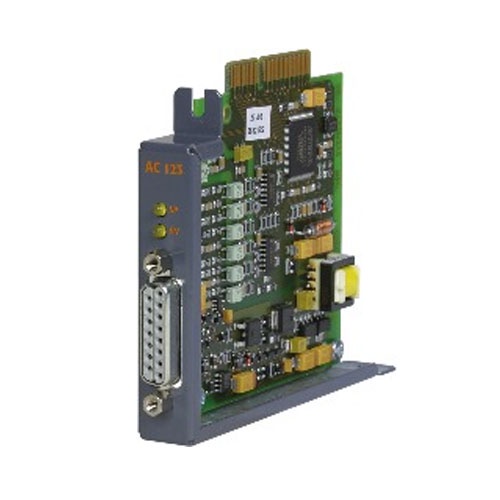

B&R 8AC123.60-1 ACOPOS модуль интерфейса инкрементального и SSI абсолютного энкодера

Описание продукта:

Модель: 8AC123.60-1
Бренд: B&R
Тип: ACOPOS плагин-модуль, интерфейс инкрементального энкодера и SSI абсолютного энкодера
Гарантия: 100% Новый Оригинал, 1 год гарантии
Доставка: Быстрая доставка через FedEx и DHL

Получить цену

Отправить письмо

Описание продукта

Общая информация

Тип модуля	Модуль для подключения ACOPOS
Код ID B&R	0x1067
Слот	Слоты 2, 3 и 4
Потребляемая мощность	Макс. 7.5 Вт Зависит от потребляемого тока подключенного энкодера
Сертификации
CE	Да
UKCA	Да
CRA (Закон о киберустойчивости)	Оценка в процессе
UL	cULus E225616 Оборудование для преобразования энергии
KC	Да

Входы энкодера

Количество	1
Передача сигнала	Передача дифференциального сигнала
Подключение со стороны модуля	15-контактный разъем DSUB (мама)
Индикаторы состояния	Светодиоды UP/DN
Гальваническая развязка
Энкодер - ACOPOS	Да
Мониторинг энкодера	Да
Макс. длина кабеля энкодера	50 m

Питание энкодера

Напряжения питания	Внутреннее, опционально 5 В / 15 В
Нагрузочная способность
5 VDC	350 mA
15 VDC	350 mA
Защита от короткого замыкания, перегрузки	Да
Линии обратной связи
Для 5 В постоянного тока	Да, 2, компенсация макс. 2 В
Для 15 В постоянного тока	Нет

Инкрементальные энкодеры

Размер счетчика	32-битный
Входная частота	Макс. 200 кГц
Оценка	4x
Форма сигнала	Импульс прямоугольной формы
Частота счетчика	Макс. 800 кГц
Опорная частота	Макс. 200 кГц
Расстояние между фронтами	Мин. 0.6 мкс
Входы	A, A, B, B, R, R
Дифференциальные входы напряжения A, B, R
Минимум	2.5 V
Максимальное	6 V

SSI абсолютный энкодер

Кодирование	Грей, бинарный
Скорость передачи	200 кбит/с
Размер слова	Макс. 31-бит
Дифференциальный выход тактового напряжения - 120 Ом
Минимум	2.5 V
Максимальное	5 V
Дифференциальный вход данных
Минимум	2.5 V
Максимальное	6 V

Условия окружающей среды

Температура
Операция
Номинальное	5 до 40°C
Максимальное	55°C
Хранение	-25 до 55°C
Транспортировка	-25 до 70°C
Относительная влажность
Операция	5 до 85%
Хранение	5 до 95%
Транспортировка	Макс. 95% при 40°C
