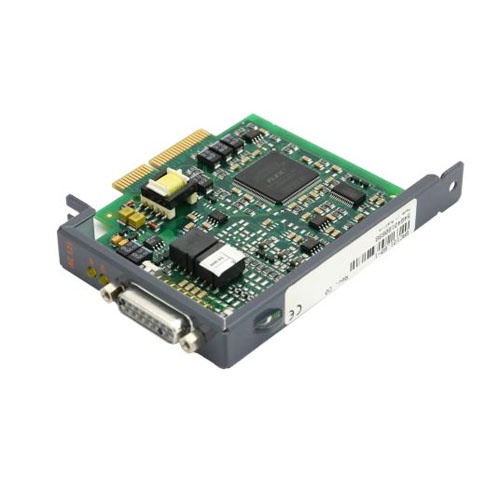

B&R 8AC120.60-1 ACOPOS EnDat 2.1 Модуль интерфейса энкодера с разъемом

Описание продукта:

Модель: 8AC120.60-1
Бренд: B&R
Тип: ACOPOS модуль для подключения, интерфейс энкодера EnDat и синусно-косинусного инкрементального энкодера
Гарантия: 100% новый оригинал, гарантия 1 год
Доставка: Быстрая международная доставка через FedEx и DHL Express

Получить цену

Отправить письмо

Описание продукта

Общая информация

Тип модуля	Модуль для подключения ACOPOS
Код ID B&R	0x0FCC
Слот	Слоты 2, 3 и 4
Потребляемая мощность
Зависит от подключенного энкодера	Да
E0 ... EnDat однооборотный, 512 линий	Макс. 2.3 Вт
E1 ... EnDat многооборотный, 512 линий	Макс. 3.1 Вт
E2 ... EnDat однооборотный, 32 линии (индуктивный)	Макс. 3.1 Вт
E3 ... EnDat многооборотный, 32 линии (индуктивный)	Макс. 3.1 Вт
E4 ... EnDat однооборотный, 512 линий	Макс. 2.4 Вт
E5 ... EnDat многооборотный, 512 линий	Макс. 2.7 Вт
E8 ... EnDat однооборотный, 16 линий (индуктивный)	Макс. 2.9 Вт
E9 ... EnDat многооборотный, 16 линий (индуктивный)	Макс. 3.1 Вт
EA ... EnDat однооборотный, 32 линии (индуктивный)	Макс. 2.7 Вт
EB ... EnDat многооборотный, 32 линии (индуктивный)	Макс. 3.0 Вт
Сертификации
CE	Да
UKCA	Да
CRA (Закон о киберустойчивости)	Оценка в процессе
UL	cULus E225616 Оборудование для преобразования мощности
KC	Да

Входы энкодера

Количество	1
Подключение со стороны модуля	15-контактный разъем DSUB (мама)
Индикаторы состояния	Светодиоды UP/DN
Гальваническая развязка
Энкодер - ACOPOS	Нет
Мониторинг энкодера	Да
Макс. длина кабеля энкодера	50 м
Питание энкодера
Выходное напряжение	Тип. 5 В
Нагрузочная способность	250 мА
Линии обратной связи	2, компенсация макс. 2x 0.7 В
Входы синус/косинус
Передача сигнала	Дифференциальные сигналы, симметричные
Частота сигнала (-3 дБ)	Постоянный ток до 300 кГц
Частота сигнала (-5 дБ)	Постоянный ток до 400 кГц
Дифференциальное напряжение	0.5 to 1.25 Вss
Напряжение синфазного сигнала	Макс. ±7 В
Терминирующий резистор	120 Ом
Разрешение	16384 * Количество линий энкодера
Точность	-
Опорный вход
Передача сигнала	Дифференциальный сигнал, симметричный
Дифференциальное напряжение для низкого уровня	≤-0.2 V
Дифференциальное напряжение для высокого уровня	≥+0.2 V
Напряжение синфазного сигнала	Макс. ±7 В
Терминирующий резистор	120 Ом
Последовательный интерфейс
Передача сигнала	Синхронный
Протокол	RS485
Скорость передачи	625 кбод

Условия окружающей среды

Температура
Операция
Номинальное	5 до 40°C
Максимальное	55°C
Хранение	-25 до 55°C
Транспортировка	-25 до 70°C
Относительная влажность
Операция	5 до 85%
Хранение	5 до 95%
Транспортировка	Макс. 95% при 40°C
